Sơn công nghiệp là nhóm vật liệu phủ được thiết kế để bảo vệ bề mặt trong môi trường sản xuất và công trình công nghiệp — nơi bề mặt phải chịu ăn mòn, hóa chất, mài mòn, nhiệt độ hoặc tải trọng vượt quá khả năng của sơn trang trí thông thường.
Điều quan trọng cần hiểu ngay: đây không phải một loại sơn, mà là cả một nhóm vật liệu rất khác nhau về bản chất hóa học. Một thùng sơn epoxy sàn và một thùng sơn chịu nhiệt gốc silicone đều là sơn công nghiệp, nhưng chúng giống nhau chưa tới mức có thể thay cho nhau ở bất kỳ tình huống nào.
Tóm tắt nhanh
- Là gìVật liệu phủ bảo vệ bề mặt trong môi trường công nghiệp khắc nghiệt
- Khác gìMục tiêu bảo vệ thay vì trang trí; hệ nhiều lớp có chiều dày quy định; nghiệm thu bằng máy đo
- Cấu tạo4 thành phần — nhựa nền, bột màu và bột độn, dung môi, phụ gia
- Phân loạiTheo gốc nhựa (epoxy, PU, acrylic, silicone, kẽm vô cơ…) hoặc theo ứng dụng
- Thi côngTheo hệ: lót → trung gian → phủ, với chiều dày màng khô xác định
- Quyết định tuổi thọXử lý bề mặt > chọn đúng hệ > điều kiện thi công > đủ chiều dày
- Tiêu chuẩnISO 12944 (chống ăn mòn), ISO 8501 (độ sạch bề mặt), HACCP và GMP (vệ sinh)
1. Sơn công nghiệp là gì — bốn đặc điểm nhận diện
Ranh giới giữa sơn công nghiệp và sơn thông thường không nằm ở giá tiền hay thương hiệu, mà ở bốn đặc điểm sau. Một sản phẩm hội đủ cả bốn thì gần như chắc chắn là sơn công nghiệp.
Mục tiêu là bảo vệ, không phải trang trí
Màu sắc và độ bóng là yêu cầu phụ. Yêu cầu chính là chống lại một tác nhân cụ thể: ăn mòn, hóa chất, mài mòn, nhiệt độ, tia cực tím hoặc nước.
Đóng rắn bằng phản ứng hóa học
Phần lớn là hệ hai thành phần: trộn A với B thì phản ứng bắt đầu và không đảo ngược được. Đây là lý do có khái niệm thời gian sống sau pha.
Thi công theo hệ nhiều lớp có chiều dày quy định
Không phải "sơn hai lớp cho đều màu" mà là lót – trung gian – phủ với tổng chiều dày màng khô được tính toán theo môi trường làm việc.
Được chọn dựa trên phân tích môi trường
Xuất phát điểm là câu hỏi "bề mặt này phải chịu gì, trong bao lâu", chứ không phải "màu nào đẹp" hay "loại nào rẻ".
2. Khác sơn dân dụng như thế nào
Đây là câu hỏi thực tế nhất, vì nhiều chủ đầu tư từng thử dùng sơn thông thường cho nhà xưởng để tiết kiệm và phải làm lại sau một năm. Tám điểm khác biệt:
| Tiêu chí | Sơn dân dụng | Sơn công nghiệp |
|---|---|---|
| Mục tiêu | Trang trí, thẩm mỹ | Bảo vệ bề mặt khỏi tác nhân phá hủy |
| Thành phần | Thường 1 thành phần, dùng ngay | Thường 2 thành phần, pha theo tỷ lệ chính xác |
| Cơ chế khô | Bay hơi nước hoặc dung môi — có thể hòa tan lại | Phản ứng hóa học — không đảo ngược, cứng hơn nhiều |
| Cách dùng | Sơn 1–2 lớp cho đều màu | Hệ lót – trung gian – phủ, tổng chiều dày quy định |
| Xử lý bề mặt | Làm sạch bụi, bả phẳng | Bắt buộc, có cấp độ đo được (mài, phun cát Sa 2½…) |
| Nghiệm thu | Nhìn bằng mắt | Đo chiều dày màng khô bằng máy, kiểm tra độ bám |
| Tuổi thọ | Vài năm, phụ thuộc thời tiết | Tính bằng chục năm, có căn cứ tiêu chuẩn |
| Chi phí | Thấp trên mỗi mét vuông | Cao hơn ban đầu, thấp hơn theo vòng đời |
3. Cấu tạo — bốn thành phần và vai trò của từng thành phần
Mọi loại sơn, dù đơn giản hay phức tạp, đều được xây dựng từ bốn nhóm thành phần sau:
Chất tạo màng (nhựa nền / binder)
Quyết định gần như toàn bộ tính năng và là căn cứ để gọi tên sơn. Nói "sơn epoxy" tức là nói tới loại nhựa nền. Đây là thành phần tạo ra màng liên tục, bám vào nền và giữ các thành phần khác lại với nhau.
Bột màu và bột độn
Tạo màu và độ che phủ, nhưng ở sơn công nghiệp còn gánh chức năng kỹ thuật: bột kẽm trong sơn lót tạo bảo vệ ca-tốt, vảy mica tạo hiệu ứng rào cản, bột độn tăng độ cứng và giảm co ngót.
Dung môi hoặc môi trường phân tán
Đưa sơn về trạng thái đủ lỏng để thi công rồi bay hơi đi hết — nó không nằm lại trong màng sơn. Ba nhóm: gốc dung môi, gốc nước, và loại không dung môi (100% chất rắn).
Phụ gia
Chiếm tỷ lệ rất nhỏ nhưng quyết định sơn có thi công được hay không: chống lắng, chống chảy xệ trên bề mặt đứng, phá bọt, chống tia cực tím, kháng khuẩn, tăng độ trơn bề mặt.
Một hệ quả thực tế của thành phần thứ ba: dung môi bay hơi hết nghĩa là màng sơn khô mỏng hơn màng sơn ướt. Tỷ lệ còn lại chính là hàm lượng rắn theo thể tích — con số quan trọng nhất trong bảng thông số kỹ thuật, và là cơ sở để tính bạn cần mua bao nhiêu sơn. Xem mục 7.
4. Bốn cơ chế đóng rắn — và vì sao điều này quan trọng
Hiểu cách sơn khô giải thích được rất nhiều quy tắc thi công tưởng như tùy tiện.
| Cơ chế | Loại sơn điển hình | Hệ quả thực tế |
|---|---|---|
| Khô vật lý Bay hơi dung môi |
Acrylic, vinyl, cao su clo hóa | Có thể bị dung môi làm mềm lại. Bù lại: dễ sửa chữa, lớp mới hòa vào lớp cũ tốt |
| Oxy hóa Phản ứng với oxy không khí |
Alkyd (sơn dầu) | Khô chậm, màng mềm hơn. Không dùng được trong môi trường kiềm như bê tông mới |
| Phản ứng 2 thành phần A + B đóng rắn |
Epoxy, polyurethane, polyurea | Cứng và bền nhất. Sinh ra thời gian sống sau pha và yêu cầu pha đúng tỷ lệ tuyệt đối |
| Đóng rắn bằng ẩm hoặc nhiệt | PU một thành phần, sơn chịu nhiệt silicone | Phụ thuộc điều kiện môi trường. Sơn chịu nhiệt thường chỉ đạt tính năng đầy đủ sau lần gia nhiệt đầu tiên |
Với sơn hai thành phần, tỷ lệ A:B là tỷ lệ phản ứng hóa học, không phải tỷ lệ pha chế tùy chỉnh. Thiếu chất đóng rắn thì phản ứng không hoàn tất — màng sơn mềm, dính, không đạt khả năng kháng hóa chất; thừa thì màng giòn và dễ nứt. Tương tự, pha loãng vượt mức cho phép trong tài liệu kỹ thuật sẽ làm giảm chiều dày màng khô tỷ lệ thuận: pha loãng 20% thì mỗi lớp mỏng đi khoảng 20%, và cả hệ hụt chiều dày so với thiết kế mà nhìn bên ngoài không thấy gì bất thường. Xem hậu quả khi pha nhầm chất đóng rắn →
5. Phân loại theo gốc nhựa — tám nhóm chính
Đây là cách phân loại quan trọng nhất, vì gốc nhựa quyết định sơn làm được gì và không làm được gì.
| Gốc nhựa | Điểm mạnh | Giới hạn | Ứng dụng điển hình |
|---|---|---|---|
| Epoxy | Bám dính rất tốt, cứng, kháng hóa chất và kiềm | Phấn hóa và bạc màu dưới nắng | Sàn nhà xưởng, lớp lót kết cấu thép, bể chứa nước, lớp trung gian |
| Polyurethane (PU) | Giữ màu và độ bóng lâu, chịu thời tiết và tia cực tím | Nhạy với độ ẩm lúc thi công | Lớp phủ ngoài trời cho kết cấu thép, mái, thiết bị |
| PU gốc xi măng Vữa PU |
Chịu sốc nhiệt vượt trội, thi công dày, chịu tải nặng | Bề mặt nhám hơn, chi phí cao hơn | Sàn nhà máy thực phẩm, khu rửa nước nóng, kho lạnh |
| Alkyd | Giá thấp, một thành phần, dễ thi công | Yếu với hóa chất và kiềm, tuổi thọ ngắn | Sắt thép trong môi trường ăn mòn nhẹ, hạng mục tạm |
| Acrylic | Gốc nước, ít mùi, giữ màu tốt, thân thiện môi trường | Kém kháng dung môi và mài mòn | Tường nhà xưởng, mái tôn, sơn chống nóng |
| Silicone | Chịu nhiệt rất cao, tới khoảng 600°C | Không kháng hóa chất, màng mỏng | Ống khói, lò nung, đường ống hơi, bô xả |
| Kẽm vô cơ Ethyl silicate |
Bảo vệ ca-tốt mạnh nhất — kẽm hy sinh thay cho thép | Đòi hỏi xử lý bề mặt rất cao, khó thi công | Lớp lót cho môi trường ăn mòn cao: ven biển, hóa chất, ngoài khơi |
| Polyurea | Đóng rắn cực nhanh, đàn hồi cao, liền khối | Cần máy phun chuyên dụng, khó sửa cục bộ | Chống thấm, lót thùng xe, bể chứa, sàn chịu va đập |
Cặp epoxy + polyurethane là tổ hợp kinh điển trong sơn kết cấu thép ngoài trời, và lý do nằm ngay ở bảng trên: epoxy bám dính và chống ăn mòn rất tốt nhưng bị nắng làm phấn hóa; polyurethane chịu nắng tốt nhưng không mạnh bằng epoxy ở khả năng bám dính lên thép. Ghép lại thì epoxy nằm dưới lo phần chống ăn mòn, polyurethane nằm trên che nắng cho epoxy. Xem quy trình thực tế với EP1760 + UT6581 →
6. Vì sao luôn là hệ nhiều lớp
Người mới thường hỏi: sao không làm một loại sơn thật tốt rồi sơn dày một lần cho nhanh? Có hai lý do, một về chức năng và một về vật lý.
Lý do chức năng: mỗi lớp làm một việc khác nhau
Lớp phủ (Topcoat)
Đối mặt với môi trường: tia cực tím, hóa chất, mài mòn, rửa chùi. Tạo màu và độ bóng. Đây là lớp duy nhất người ta nhìn thấy — và cũng là lớp ít quyết định tuổi thọ nhất.
Lớp trung gian (Intermediate / Build coat)
Gánh phần lớn chiều dày của cả hệ. Chiều dày chính là rào cản ngăn hơi ẩm, oxy và ion ăn mòn khuếch tán xuống tới bề mặt kim loại. Lớp này quyết định phần lớn số năm mà hệ sơn trụ được.
Lớp lót (Primer) QUAN TRỌNG NHẤT
Bám vào nền và chống ăn mòn ngay tại mặt tiếp xúc. Với thép, lớp lót giàu kẽm còn tạo bảo vệ ca-tốt: kẽm ăn mòn thay cho sắt. Đây là lớp không ai nhìn thấy nhưng lại là lớp quyết định cả hệ đứng hay đổ.
Tuổi thọ của một hệ sơn không nằm ở lớp đẹp nhất, mà nằm ở lớp không ai nhìn thấy. Đây là lý do việc cắt bỏ lớp lót để giảm giá — đề xuất xuất hiện trong gần như mọi cuộc đàm phán báo giá — là cách tiết kiệm tốn kém nhất. Xem phân tích vai trò lớp lót →
Lý do vật lý: màng dày đổ một lần sẽ đóng rắn không đều
Khi sơn quá dày trong một lần, bề mặt tiếp xúc không khí đóng rắn trước và tạo thành một lớp màng kín. Dung môi còn lại bên dưới không thoát ra được, gây rỗ khí, phồng rộp, hoặc lớp dưới không bao giờ cứng hoàn toàn. Ngoài ra màng dày co ngót nhiều hơn khi đóng rắn, sinh ứng suất nội tại kéo lớp sơn tách khỏi nền.
Vì vậy tài liệu kỹ thuật luôn ghi chiều dày tối thiểu và tối đa cho mỗi lớp. Sơn mỏng hơn tối thiểu thì không đủ bảo vệ; dày hơn tối đa thì sinh khuyết tật. Cả hai đều là lỗi, và lỗi thứ hai khó nhận ra hơn nhiều.
7. Phân loại theo ứng dụng — bảy nhóm lớn
Cách phân loại này gần với cách người mua tìm kiếm hơn, vì nó xuất phát từ bài toán thay vì từ hóa học.
| Nhóm | Bài toán giải quyết | Hệ thường dùng |
|---|---|---|

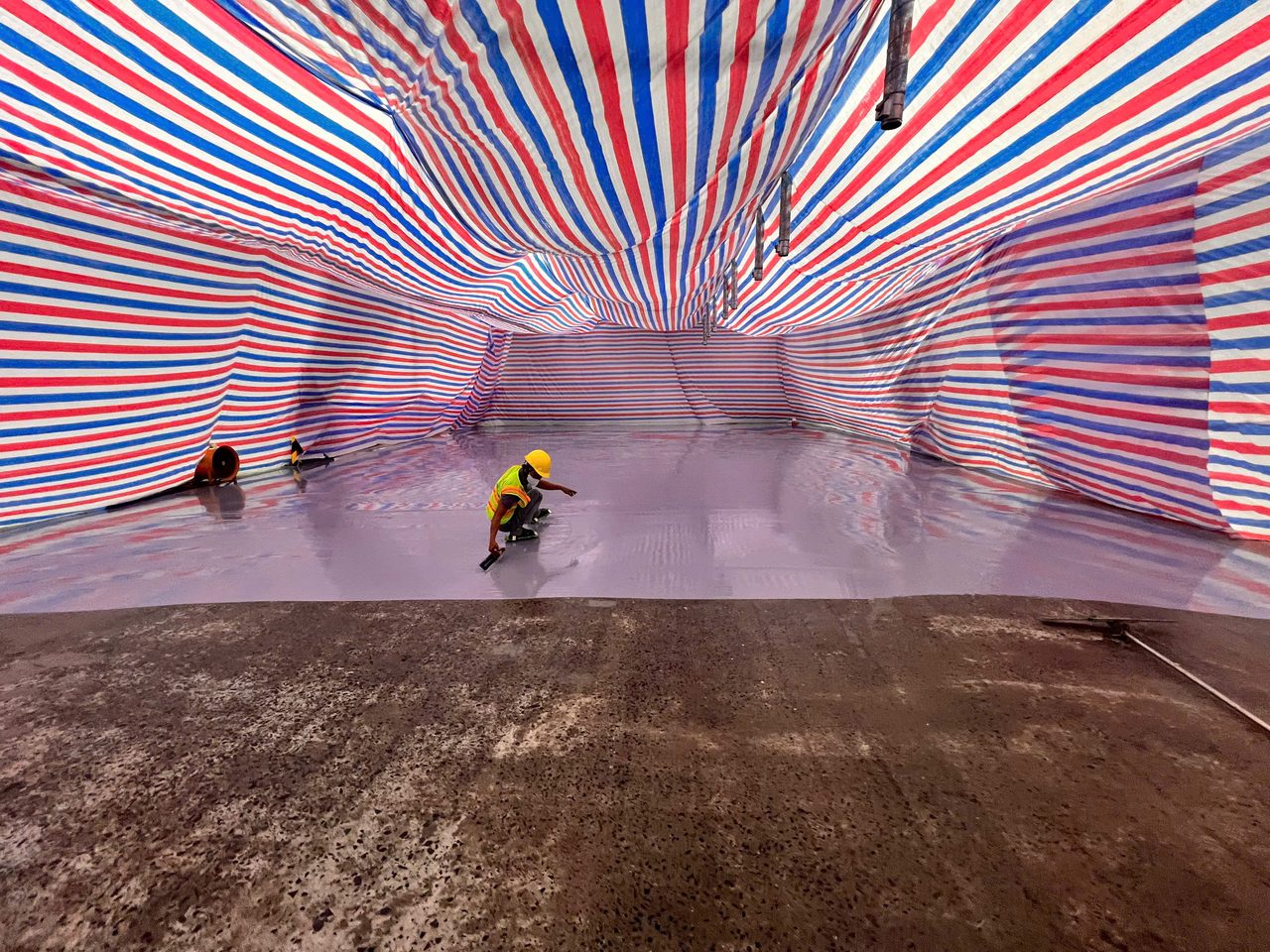

| Sơn sàn công nghiệp | Nền bê tông bụi, thấm, không rửa được, không chịu được xe nâng | Epoxy lăn, epoxy tự phẳng, vữa PU tùy tải trọng và nhiệt độ |

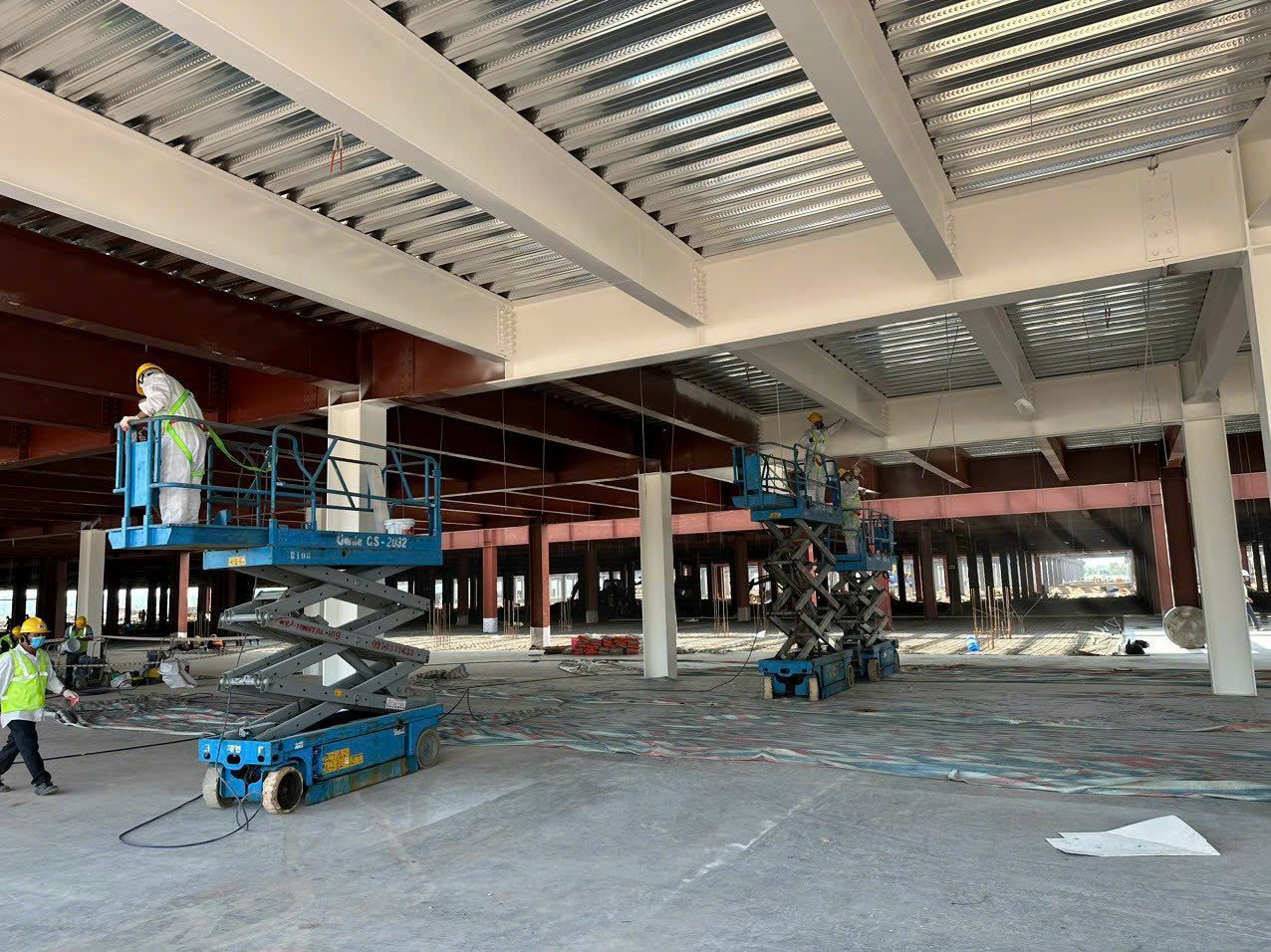

| Sơn kết cấu thép | Thép bị ăn mòn trong khí quyển, mất tiết diện chịu lực | Lót giàu kẽm hoặc epoxy → trung gian epoxy → phủ polyurethane |
| Sơn tàu biển | Môi trường nước biển, hà bám, mài mòn khi chạy | Hệ phân vùng theo mớn nước; có lớp chống hà cho phần ngâm nước |
| Sơn chống thấm | Nước thấm qua bê tông gây hỏng kết cấu và nấm mốc | Acrylic đàn hồi, PU, polyurea, xi măng hai thành phần |
| Sơn chịu nhiệt | Bề mặt làm việc ở nhiệt độ cao làm sơn thường cháy, bong | Silicone biến tính cho 200–400°C, silicone nguyên chất cho tới 600°C |

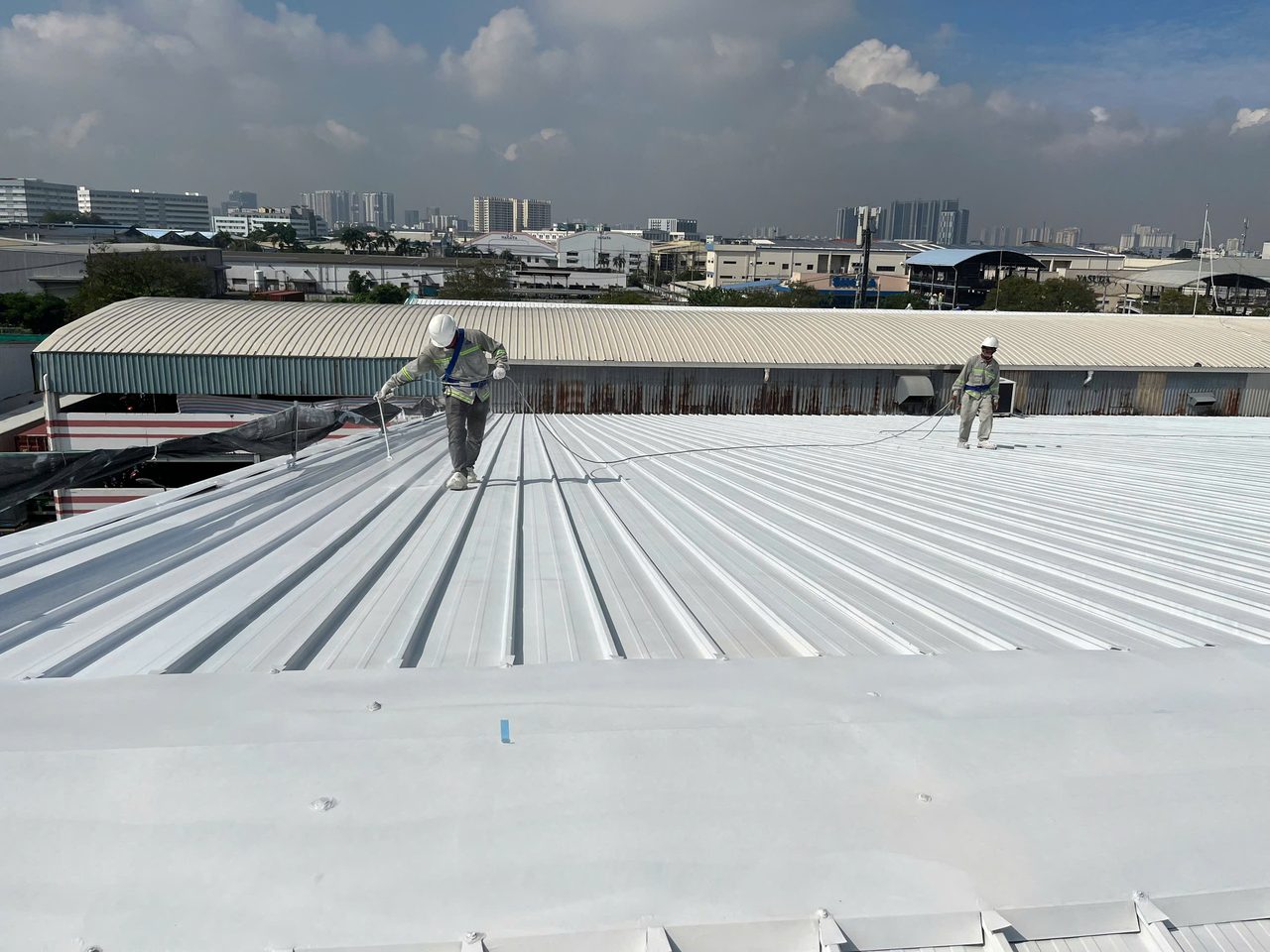

| Sơn chống nóng | Mái tôn hấp thụ nhiệt làm nhà xưởng nóng, tốn điện làm mát | Acrylic phản xạ nhiệt, màu sáng, độ phản xạ cao |
| Sơn kẻ vạch | Phân luồng giao thông và khu vực trong nhà xưởng | Epoxy hoặc acrylic khô nhanh, màu theo quy ước an toàn |
8. Sáu thông số phải biết đọc trong tài liệu kỹ thuật
Đây là phần phân biệt người mua có kinh nghiệm với người mua theo giá. Toàn bộ thông tin dưới đây đều nằm trong TDS — tài liệu kỹ thuật của từng sản phẩm.
| Thông số | Ý nghĩa và cách dùng |
|---|---|
| Hàm lượng rắn theo thể tích (%) | Phần còn lại sau khi dung môi bay hơi. Là cơ sở tính lượng sơn cần mua. Sơn 65% chất rắn cho màng khô dày bằng 65% màng ướt. Xác định theo ISO 3233 |
| Chiều dày màng khô — DFT (µm) | Chiều dày sau khi khô, đo bằng máy. Đây là con số dùng để nghiệm thu, không phải số lớp sơn |
| Độ phủ lý thuyết (m²/L) | Số mét vuông một lít sơn phủ được ở chiều dày quy định, chưa trừ hao |
| Thời gian sống sau pha (pot life) | Thời gian hỗn hợp còn thi công được sau khi trộn A + B. Nhiệt độ càng cao càng ngắn — con số trong TDS luôn gắn với một nhiệt độ cụ thể |
| Thời gian phủ lớp kế tiếp tối thiểu và tối đa |
Tối thiểu: chờ lớp trước đủ cứng. Tối đa: vượt qua thì phải tạo nhám lại vì bề mặt đã quá trơ để lớp sau bám. Đây là thông số bị bỏ qua nhiều nhất |
| Điều kiện thi công | Khoảng nhiệt độ, độ ẩm tương đối tối đa, và yêu cầu về điểm sương. Ngoài khoảng này thì nhà sản xuất không bảo đảm kết quả |
Đây là con số lý thuyết. Lượng sơn thực tế cần mua phải cộng thêm tỷ lệ hao tùy phương pháp thi công và hình dạng bề mặt.
Công thức này có một công dụng ít ai dùng tới: dùng để kiểm tra ngược tính nhất quán của TDS. Nếu một tài liệu ghi 65% chất rắn, DFT 100µm nhưng độ phủ lại là 10 m²/L thì có mâu thuẫn — hoặc con số sai, hoặc độ phủ đang được tính ở một chiều dày khác. Xem bảng định mức chi tiết → và cách tính tỷ lệ hao →
9. Các tiêu chuẩn liên quan
Sơn công nghiệp gần như luôn được quy định trong hồ sơ dự án bằng cách viện dẫn tiêu chuẩn. Bốn nhóm hay gặp nhất:
| Tiêu chuẩn | Phạm vi | Đọc thêm |
|---|---|---|
| ISO 12944 | Chống ăn mòn kết cấu thép bằng hệ sơn phủ — phân cấp môi trường C1–CX và IM, mức tuổi thọ L/M/H/VH | ISO 12944 là gì · Phân loại môi trường ăn mòn |
| ISO 8501 | Đánh giá độ sạch bề mặt thép sau xử lý — nguồn gốc của ký hiệu Sa 2½, St3 | Hệ sơn sắt thép theo ISO 12944 |
| HACCP / GMP | Yêu cầu vệ sinh và kiểm soát nhiễm cho nhà máy thực phẩm và dược phẩm | HACCP và sơn sàn · GMP khác HACCP thế nào |
| Tiêu chuẩn tiếp xúc thực phẩm | Vật liệu dùng cho bề mặt tiếp xúc nước sinh hoạt và thực phẩm | Chứng chỉ FDA cho sơn hồ nước |
10. Bốn yếu tố quyết định tuổi thọ — xếp theo mức ảnh hưởng
Câu hỏi "sơn hãng nào bền nhất" thường đặt sai trọng tâm. Trong bốn yếu tố dưới đây, ba yếu tố đầu không liên quan gì tới việc bạn mua sơn của hãng nào.
-
1Xử lý bề mặt — yếu tố lớn nhất
Sơn tốt đến đâu cũng không bám được lên nền bẩn, ẩm, còn rỉ, còn dầu mỡ hay còn lớp sơn cũ bong. Với bê tông thì phải mài mở lỗ chân lông; với thép thì phải đạt cấp độ sạch quy định. Đây là hạng mục hay bị cắt giảm nhất vì không nhìn thấy trong sản phẩm cuối. Vì sao phải mài sàn bê tông →
-
2Chọn đúng hệ theo môi trường thực tế
Không theo môi trường trên bản vẽ mà theo môi trường sẽ vận hành: hóa chất nào thực sự tiếp xúc, nhiệt độ bao nhiêu, rửa bằng gì, tải trọng ra sao. Một hệ rất tốt đặt sai chỗ vẫn hỏng sớm.
-
3Kiểm soát điều kiện thi công
Nhiệt độ, độ ẩm tương đối và đặc biệt là điểm sương. Nguyên tắc chuẩn ngành: nhiệt độ bề mặt phải cao hơn điểm sương ít nhất 3°C. Nếu không, hơi ẩm ngưng tụ thành một lớp nước mỏng vô hình trên bề mặt, và sơn sẽ bám vào lớp nước đó thay vì bám vào nền. Xử lý nền ẩm →
-
4Đạt đủ chiều dày màng khô
Chiều dày chính là thời gian mà hơi ẩm và ion ăn mòn cần để khuếch tán qua. Hụt chiều dày là hụt tuổi thọ, theo tỷ lệ gần như tuyến tính. Chỉ phát hiện được bằng máy đo, không bằng mắt.
11. Bảy sai lầm phổ biến nhất
Bỏ lớp lót để giảm giá
Hạng mục bị đề nghị cắt đầu tiên trong mọi cuộc đàm phán, và cũng là hạng mục quyết định nhất. Lớp lót không thay thế được bằng việc sơn dày thêm lớp phủ.
Dùng sơn dân dụng cho môi trường công nghiệp
Tiết kiệm thấy ngay, hỏng thấy sau một tới hai năm — thường đúng lúc nhà xưởng đã vận hành và việc làm lại tốn gấp nhiều lần so với làm đúng từ đầu.
Pha bằng mắt thay vì theo tỷ lệ
"Đổ chừng này là được" — với sơn hai thành phần thì đây là phá hủy phản ứng hóa học. Kết quả là màng sơn mềm hoặc giòn, và không có cách nào sửa ngoài cạo bỏ làm lại.
Pha loãng vượt mức cho phép
Để dễ lăn, dễ phun. Hệ quả là chiều dày màng khô giảm theo đúng tỷ lệ pha loãng, và cả hệ hụt chiều dày mà nhìn bề ngoài không phát hiện được. Xem hướng dẫn chọn đúng dung môi →
Bỏ qua thời gian phủ lớp kế tiếp tối đa
Lớp trước để quá lâu rồi phủ tiếp mà không tạo nhám lại. Lớp sơn vẫn nhìn bình thường cho tới khi bong ra thành mảng sau vài tháng — một trong những lỗi khó truy nguyên nhất.
Nghiệm thu bằng mắt thay vì bằng máy đo
Màng sơn đủ dày và màng sơn thiếu 30% chiều dày nhìn giống hệt nhau. Không đo thì không có căn cứ để nghiệm thu, và cũng không có căn cứ để quy trách nhiệm khi hỏng sớm.
Thi công khi bề mặt gần điểm sương
Hay xảy ra vào sáng sớm, sau mưa, hoặc trong tầng hầm. Bề mặt trông khô nhưng thực tế đang có màng ẩm ngưng tụ. Xem 9 nguyên nhân sơn không bám dính →
12. Câu hỏi thường gặp
Cần tư vấn chọn hệ sơn cho công trình?
Mô tả bề mặt, môi trường làm việc và tuổi thọ mong muốn — chúng tôi đề xuất hệ sơn, chiều dày, mức xử lý bề mặt và định mức vật tư, kèm tài liệu kỹ thuật đầy đủ.
