Lò nung, ống khói hay nồi hơi bị bong sơn chỉ sau vài tháng vận hành? Bề mặt kim loại rỉ sét nhanh dù vừa mới sơn xong? Nguyên nhân gần như luôn là một: dùng sai loại sơn. Sơn thông thường không thể tồn tại ở nhiệt độ trên 150°C — và đó chính xác là vấn đề sơn chịu nhiệt được tạo ra để giải quyết.
Sơn Chịu Nhiệt Là Gì?
Sơn chịu nhiệt (heat resistant paint / high temperature paint) là dòng sơn công nghiệp đặc biệt được thiết kế để duy trì tính năng bảo vệ và bám dính khi bề mặt liên tục chịu tác động của nhiệt độ cao — từ 200°C đến trên 600°C tùy loại sản phẩm.
Sơn thông thường (alkyd, epoxy, PU) sẽ bong tróc, biến màu và mất hoàn toàn khả năng bảo vệ khi nhiệt độ bề mặt vượt 100–150°C. Sơn chịu nhiệt sử dụng chất kết dính silicone hoặc silicate vô cơ có liên kết Si–O cực kỳ bền nhiệt, duy trì bám dính ngay cả khi tiếp xúc nhiệt độ cực cao liên tục.
Ứng dụng phổ biến nhất:
- Lò nung, lò đốt, lò sấy công nghiệp
- Ống khói, ống dẫn khí nóng
- Thiết bị đốt cháy, nồi hơi — boiler (nồi sinh hơi áp suất cao)
- Bình áp suất chịu nhiệt
- Kết cấu thép gần nguồn nhiệt
- Đường ống dẫn hơi, dẫn dầu nóng
Sơn Chịu Nhiệt Hoạt Động Như Thế Nào?
Cơ chế hoạt động của sơn chịu nhiệt khác hoàn toàn sơn thông thường, dựa trên 3 yếu tố kỹ thuật chính:
1. Chất Kết Dính Chịu Nhiệt
Sơn chịu nhiệt dùng nhựa silicone hoặc inorganic zinc silicate — silicate kẽm vô cơ làm chất kết dính. Các liên kết Si–O trong cấu trúc silicone cực kỳ bền nhiệt theo tiêu chuẩn ASTM E84, không bị phân hủy ở nhiệt độ cao — điều mà nhựa hữu cơ thông thường (alkyd, epoxy, polyester) hoàn toàn không thể đạt được.
2. Quá Trình Heat Cure — Gia Nhiệt Đóng Rắn
Nhiều loại sơn chịu nhiệt cần trải qua chu trình heat cure — gia nhiệt đóng rắn có kiểm soát — sau khi thi công để đạt độ cứng và bám dính tối đa. Đây là điểm khác biệt quan trọng nhất: màng sơn chưa qua heat cure chưa đạt tính năng đầy đủ dù đã khô bề mặt hoàn toàn.
3. Pigment — Bột Màu Vô Cơ Chịu Nhiệt
Bột màu hữu cơ thông thường phân hủy và mất màu ở nhiệt độ cao. Sơn chịu nhiệt dùng pigment vô cơ: Oxit sắt (Fe₂O₃), Oxit titan (TiO₂), Graphite, Aluminium flake — các pigment này bền vững ngay cả trên 600°C theo tiêu chuẩn ISO 11341.
Phân Loại Sơn Chịu Nhiệt Theo Cấp Nhiệt Độ
| Cấp nhiệt độ | Loại sơn | Ứng dụng điển hình |
|---|---|---|
| Đến 200°C | Alkyd biến tính / Acrylic biến tính | Ống nước nóng, thiết bị sưởi nhẹ |
| 200 – 300°C | Silicone biến tính | Ống khói nhà ở, nồi nấu công nghiệp nhẹ |
| 300 – 500°C | Silicone cao cấp (pure silicone) | Lò nung trung bình, đường ống hơi |
| 500 – 600°C | Pure silicone + Aluminium flake (vảy nhôm) | Lò luyện, thiết bị đốt công nghiệp nặng |
| >600°C | Ceramic — sứ chịu lửa / Inorganic silicate | Lò luyện kim, lò xi măng, lò sứ |
Phân Loại Theo Gốc Hóa Học
1. Sơn Silicone Chịu Nhiệt (Gốc Silicone Hữu Cơ)
250–600°C
Đặc điểm: Liên kết Si–O–Si cực bền, không bị oxy hóa ở nhiệt độ cao. Giữ màu tốt sau nhiều chu kỳ nhiệt. Phổ biến nhất trên thị trường Việt Nam hiện nay. Sản phẩm tiêu biểu: KCC QT606, Jotun Solvalitt, Hempel Heat Resistant, Sơn Cadin.
2. Sơn Inorganic Zinc Silicate (Silicate Kẽm Vô Cơ)
Đến 400°C
Đặc điểm: Vừa bảo vệ cathodic — bảo vệ hy sinh (giải phóng kẽm để bảo vệ thép) kết cấu thép, vừa chịu nhiệt cao theo ISO 12944-5. Độ bền vượt trội trong môi trường kết hợp nhiệt + ăn mòn hóa chất.
3. Sơn Ceramic / Refractory — Sứ Chịu Lửa
600–1.200°C
Đặc điểm: Chứa vật liệu chịu lửa (ceramic — vật liệu sứ, alumina — oxit nhôm, silicon carbide). Dùng cho ứng dụng nhiệt độ cực cao như lò nung kim loại, lò xi măng.
Ưu Điểm & Nhược Điểm
| Ưu điểm ✅ | Nhược điểm ⚠️ |
|---|---|
| Bảo vệ bề mặt liên tục ở 200–600°C | Cần heat cure (gia nhiệt đóng rắn) để đạt tính năng tối đa |
| Không bong, không nứt khi nhiệt độ thay đổi | Màu sắc bị giới hạn: đen, xám, bạc, nâu đỏ |
| Chống oxy hóa, chống rỉ trong môi trường nóng | Giá thành cao hơn sơn thông thường 3–5 lần |
| Tuổi thọ 5–10 năm khi thi công đúng quy trình | Yêu cầu xử lý bề mặt cao: Sa 2.5 tối thiểu |
| Dễ thi công: lăn, cọ hoặc phun airless (phun áp cao) | Pot life — thời gian sử dụng sau pha ngắn (loại 2K) |
Ứng Dụng Thực Tế Theo Ngành
Ngành Luyện Kim & Sắt Thép
Lò nung phôi thép, lò đúc, ống dẫn kim loại nóng chảy — môi trường khắc nghiệt nhất. Yêu cầu sơn ceramic/inorganic silicate chịu trên 600°C. Thực tế thi công tại các nhà máy thép Bình Dương, Đồng Nai: nhiệt độ bề mặt đo được 480–520°C.
Ngành Hóa Dầu & Hóa Chất
Đường ống steam tracing — ống hơi bảo ôn, tháp chưng cất, bình áp suất nóng. Yêu cầu sơn vừa chịu nhiệt vừa chịu hóa chất. Hệ sơn tiêu chuẩn: Epoxy zinc primer — sơn lót chống rỉ kẽm (lớp lót) + Silicone topcoat — lớp phủ mặt silicone (lớp chịu nhiệt).
Ngành Điện & Năng Lượng
Lò đốt nhà máy nhiệt điện, ống khói, nồi hơi (boiler). Sơn cần chịu nhiệt 400–600°C và chịu khí lưu huỳnh SO₂ trong khói thải — yêu cầu thêm tính năng chống ăn mòn hóa học.
Ngành Thực Phẩm & Đồ Uống
Lò nướng, lò sấy thực phẩm công nghiệp. Sơn cần chịu nhiệt 200–350°C, đồng thời đáp ứng tiêu chuẩn an toàn thực phẩm (FDA hoặc tương đương).
Nhà Máy Xi Măng & Vật Liệu Xây Dựng
Lò nung clinker — xi măng thô (nhiệt độ 1.200–1.400°C), ống dẫn khí nóng. Yêu cầu sơn ceramic chịu nhiệt cực cao, kết hợp lớp bảo vệ chống ăn mòn ngoài.
Quy Trình Thi Công Sơn Chịu Nhiệt Chuẩn
Xử Lý Bề Mặt — Quan Trọng Nhất (70% Thành Công)
Phun cát Sa 2.5 bắt buộc theo ISO 8501-1 — độ nhám Ra 40–70 micron. Làm sạch hoàn toàn dầu mỡ, vảy rỉ, tạp chất trước khi phun cát. Thi công sơn ngay sau khi xử lý (trong vòng 4–6h) để tránh bề mặt rỉ trở lại.
Thi Công Sơn — Lăn, Cọ Hoặc Phun Airless
Mỗi lớp không vượt quá 25–40 micron DFT — Dry Film Thickness (độ dày màng khô). Sơn chịu nhiệt thi công mỏng hơn sơn thông thường. Tổng chiều dày: 40–80 micron DFT (2 lớp). Để khô hoàn toàn giữa các lớp trước khi gia nhiệt.
Heat Cure — Gia Nhiệt Đóng Rắn (BẮT BUỘC)
Heat cure — gia nhiệt đóng rắn giúp kích hoạt liên kết chéo (crosslink — liên kết ngang trong mạng polymer) trong mạng lưới polymer silicone, đạt độ cứng và bám dính tối đa. Quy trình chuẩn:
1. Tăng nhiệt từ nhiệt độ môi trường lên 100°C — giữ 30 phút
2. Tăng tiếp lên 250°C — giữ 30 phút
3. Tăng lên nhiệt độ vận hành tối đa — giữ 60 phút
4. Để nguội tự nhiên — tuyệt đối không dùng nước làm mát
5. Lặp lại chu trình 2–3 lần để đạt độ cứng tối đa

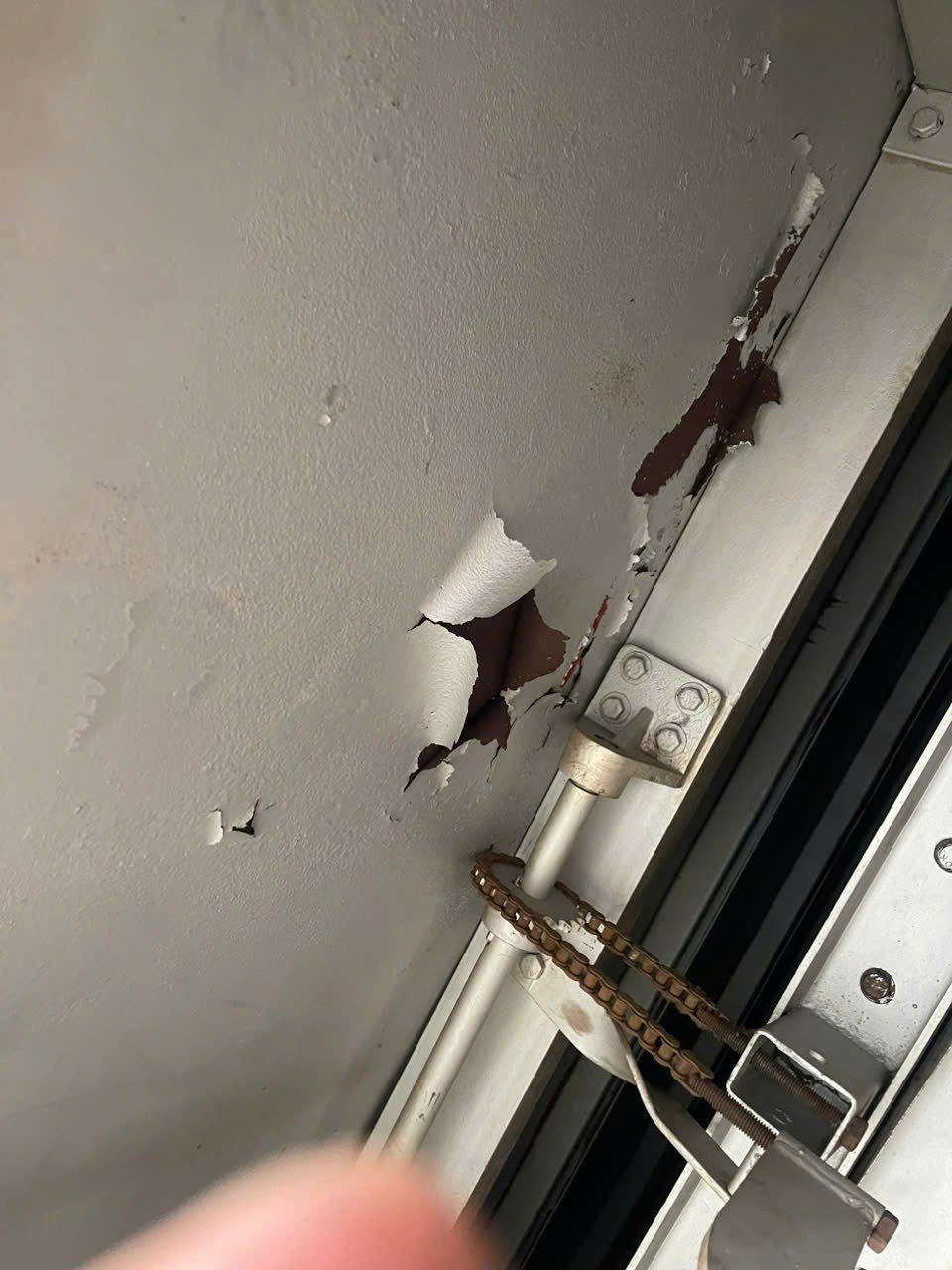

Lỗi Thi Công Thường Gặp & Cách Phòng Ngừa
| Lỗi | Nguyên nhân | Cách xử lý |
|---|---|---|
| Sơn bong ngay sau heat cure | Bề mặt không đạt Sa 2.5, còn dầu mỡ | Tái bỏ hoàn toàn, phun cát lại, thi công mới |
| Sơn bị nứt khi gia nhiệt | Tăng nhiệt quá nhanh (thermal shock — sốc nhiệt) | Tuân thủ heat cure cycle: tăng ≤ 25°C/giờ |
| Sơn biến màu nâu/đen | Dùng sơn không đúng cấp nhiệt độ | Chọn sản phẩm đúng cấp nhiệt theo TDS |
| Chiều dày không đủ | Thi công quá loãng hoặc quá ít lớp | Đo WFT gauge — đồng hồ đo độ dày màng ướt trong quá trình thi công |
| Sơn không khô được | Độ ẩm >85% hoặc nhiệt độ thi công >35°C | Thi công khi 10–35°C, độ ẩm <85% |
Báo Giá Sơn Chịu Nhiệt 2026
Giá phụ thuộc vào cấp nhiệt độ, hãng sản xuất, diện tích và điều kiện thi công. Bảng dưới đây là giá tham khảo tại tháng 5/2026:
| Cấp nhiệt độ | Giá sơn (VNĐ/kg) — Giá tham khảo |
|---|---|
| Đến 200°C (alkyd/acrylic biến tính) | 150.000 – 200.000 |
| 200 – 300°C (silicone biến tính) | 200.000 – 250.000 |
| 300 – 500°C (silicone cao cấp) | 250.000 – 300.000 |
| 500 – 600°C (pure silicone + aluminium) | 300.000 – 350.000 |
| >600°C (ceramic/inorganic silicate) | 550.000 – 800.000 |
Giá tham khảo tại tháng 5/2026 tại khu vực TP.HCM. Giá thực tế thay đổi theo khối lượng, hãng sản xuất và điều kiện vận chuyển. Liên hệ để nhận báo giá chính xác.
📞 Liên hệ ngay để được tư vấn hệ sơn chịu nhiệt phù hợp & báo giá tốt nhất trong 24h!
0869 102 604 Chat ZaloNên Chọn Loại Sơn Chịu Nhiệt Nào?
| Tình huống thực tế | Cấp nhiệt cần dùng | Sản phẩm khuyến nghị |
|---|---|---|
| Ống khói nhà ở, bếp than, bếp củi | 200–300°C | Sơn silicone biến tính 250°C |
| Lò sấy, lò nướng thực phẩm công nghiệp | 200–350°C + FDA | Sơn silicone an toàn thực phẩm |

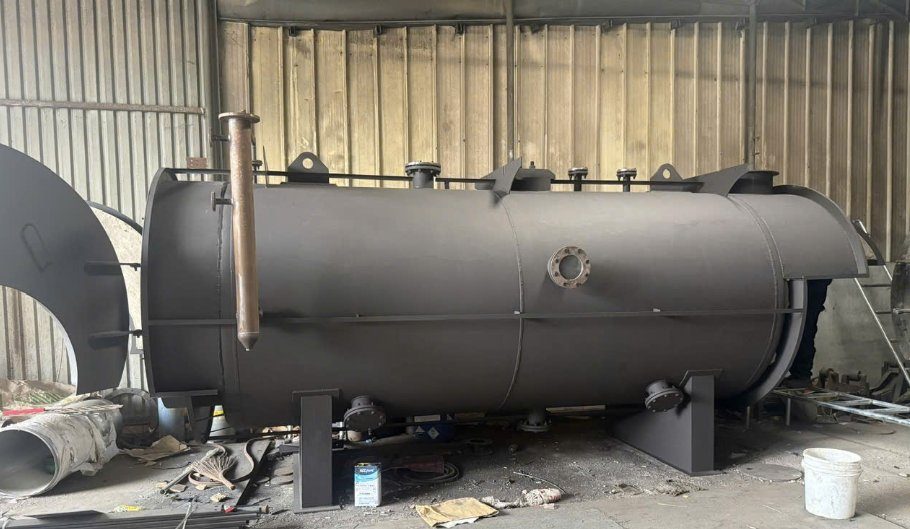

| Nồi hơi (boiler), ống dẫn hơi nhà máy | 300–500°C | KCC QT606 |
| Lò nung công nghiệp, lò đốt rác | 500–600°C | Pure silicone + Aluminium |
| Lò luyện thép, lò xi măng | >600°C | Ceramic / Inorganic silicate |
| Ống dẫn dầu khí + chịu hóa chất | 300–500°C + hóa chất | Inorganic zinc silicate |
Sơn Chịu Nhiệt vs Sơn Thông Thường
| Tiêu chí | Sơn thông thường | Sơn chịu nhiệt |
|---|---|---|
| Nhiệt độ bề mặt tối đa | 100–150°C | 200–600°C (và cao hơn) |
| Chất kết dính | Alkyd, Epoxy, PU | Silicone, Ceramic, Inorganic silicate |
| Bong tróc khi >150°C | Có (rất nhanh) | Không (đúng cấp nhiệt) |
| Giữ màu ngoài trời | Tốt | Giới hạn (đen, xám, bạc) |
| Giá thành | 1x (cơ sở) | 3–5x so với sơn thường |
| Heat cure bắt buộc | Không | Có (bắt buộc) |
| Tiêu chuẩn áp dụng | TCVN thông thường | ISO 12944, ASTM E84, API 6FB |
Lưu Ý Quan Trọng Khi Mua Sơn Chịu Nhiệt
- Đọc kỹ TDS (Technical Data Sheet — Tài Liệu Kỹ Thuật Sản Phẩm): xác nhận chính xác nhiệt độ chịu được, phân biệt continuous — nhiệt liên tục vs intermittent — nhiệt gián đoạn: nhiệt liên tục thường thấp hơn gián đoạn 50–100°C.
- Yêu cầu CO/CQ khi mua: tránh hàng nhái không đạt cấp nhiệt như công bố — rủi ro bong tróc ngay lần đầu vận hành.
- Chọn đúng màu sắc: màu bạc (aluminium — nhôm) và màu đen (graphite — than chì) chịu nhiệt tốt hơn các màu khác cùng dòng sản phẩm.
- Kiểm tra pot life — thời gian sử dụng sau khi pha: sơn 2K chịu nhiệt có pot life ngắn (2–4h), chỉ pha lượng vừa đủ dùng trong ca làm việc.
- Mua từ nhà phân phối chính thức: KCC, Jotun, Hempel đều có nhà phân phối được ủy quyền tại Việt Nam — đảm bảo hàng thật, có hỗ trợ kỹ thuật.
Câu Hỏi Thường Gặp
Không. Sơn chịu nhiệt chịu được nhiệt độ bề mặt đến 600°C, không phải lửa tiếp xúc trực tiếp. Ứng dụng tiếp xúc lửa trực tiếp cần vật liệu chịu lửa refractory — vật liệu chịu lửa (ceramic fiber — sợi gốm, castable refractory — bê tông chịu lửa đúc tại chỗ).
Heat cure — gia nhiệt đóng rắn giúp kích hoạt liên kết chéo (crosslink — liên kết ngang polymer) trong mạng lưới polymer silicone, đạt độ cứng và bám dính tối đa. Sơn chưa qua heat cure mềm hơn và sẽ bong ngay khi nhiệt độ tăng đột ngột lần đầu vận hành.
Sơn chịu nhiệt 500–600°C (pure silicone + aluminium) dao động 300.000–350.000đ/kg với hãng trung cấp (KCC, Cadin) và 450.000–680.000đ/kg với hãng cao cấp (Jotun, Hempel). Giá tham khảo tháng 5/2026 — liên hệ để nhận báo giá chính xác theo khối lượng.
Không khuyến nghị. Sơn cũ (alkyd hoặc epoxy) sẽ bong trước khi sơn chịu nhiệt đạt nhiệt độ vận hành. Bắt buộc tái bỏ hoàn toàn xuống kim loại, phun cát Sa 2.5 rồi mới thi công sơn chịu nhiệt mới.
Khoảng 10–16m² cho 2 lớp mỏng (25–40 micron/lớp tùy Volume Solids — hàm lượng chất rắn trên TDS). Sơn chịu nhiệt thi công mỏng hơn sơn thông thường — đây là đặc điểm kỹ thuật, không phải lỗi sản phẩm.
5–10 năm tùy hãng và điều kiện vận hành. Điều kiện bảo hành: thi công đúng quy trình, heat cure đầy đủ, nhiệt độ vận hành không vượt ngưỡng thiết kế trên TDS. Phải có biên bản nghiệm thu kỹ thuật.
Kết Luận
Sơn chịu nhiệt là giải pháp không thể thay thế cho mọi thiết bị, kết cấu và hệ thống hoạt động ở nhiệt độ cao trong công nghiệp. Bốn yếu tố quyết định thành công:
- Chọn đúng cấp nhiệt độ theo nhiệt độ vận hành thực tế
- Xử lý bề mặt đạt Sa 2.5 theo ISO 8501-1
- Thi công đúng chiều dày (40–80 micron DFT)
- Thực hiện heat cure đúng chu trình — tuyệt đối không bỏ qua
Dùng sai loại hoặc bỏ qua heat cure đồng nghĩa với việc toàn bộ chi phí vật tư và thi công sẽ mất hoàn toàn chỉ sau lần vận hành đầu tiên.
Bài Viết Liên Quan
Tư Vấn Hệ Sơn Chịu Nhiệt Miễn Phí
Đội ngũ kỹ thuật 15+ năm kinh nghiệm, 500+ dự án thực tế — tư vấn hệ sơn phù hợp và báo giá chính xác trong 24h.
0869 102 604 Chat Zalo
