Vữa PU cement = Nhựa polyurethane (A+B) + Xi măng Portland + Cốt liệu thạch anh. Dày 3–15mm. Chịu sốc nhiệt -40°C đến 150°C. Đóng rắn trong 22–30 phút. Tiêu chuẩn vàng cho nhà máy thực phẩm HACCP/GMP, kho lạnh, khu vực rửa nước nóng tại Việt Nam. KCC PAINT cung cấp 2 dòng: CRETE MF (3–6mm, môi trường vừa phải) và CRETE HD (6–15mm, chịu tải trọng nặng, sốc nhiệt cực đoan).
Vữa PU Là Gì? Tại Sao Khác Với Sơn Epoxy Thông Thường?
Vữa PU cement (polyurethane cement screed, viết tắt: PU mortar, PU screed) là vật liệu sàn công nghiệp composite — kết hợp 3 thành phần chính theo tỷ lệ chính xác: nhựa polyurethane 2 thành phần (A+B phản ứng hóa học với nhau), bột màu cốt liệu (colour filler CS-2), và bột plain filler C-12. Kết quả là vật liệu composite vừa có tính dẻo dai của nhựa PU, vừa có độ cứng và bền của xi măng.
Khác với sơn epoxy thông thường, vữa PU được thiết kế để chịu đựng những điều kiện khắc nghiệt nhất: sốc nhiệt liên tục, nước nóng áp lực cao, hóa chất thực phẩm và tải trọng nặng.
| Đặc tính | Sơn Epoxy Lăn Thông Thường | Vữa PU Cement (CRETE MF/HD) |
|---|---|---|
| Chiều dày | 200–400 micron (0,2–0,4mm) | 3–15mm (dày hơn 10–75 lần) |
| Thành phần | Nhựa epoxy + chất đóng rắn | PU (A+B) + bột màu CS-2 + filler C-12 (+ HD) |
| Chịu sốc nhiệt | Kém – nứt sau 50–100 chu kỳ | Xuất sắc -40°C đến 150°C liên tục |
| Chống trượt khi ướt | Cần thêm hạt cát chống trượt | Tự nhiên – texture nhám mờ sau hoàn thiện |
| Chịu mài mòn (Taber) | 30–60mg/100 chu kỳ | 38mg/100 chu kỳ (ASTM D4060) |
| Thi công trên nền ẩm | Khó – cần dưới 6% độ ẩm | Được – đến 8% (CRETE HD) |
| Mùi khi thi công | Có mùi dung môi (gốc dung môi) | Không mùi – không dung môi |
| Thời gian đóng rắn | 4–8 giờ (lớp lăn mỏng) | 22–30 phút (toàn bộ lớp dày 6–9mm) |
| Chi phí/m² | 130.000–280.000đ | 460.000–775.000đ (giá tham khảo) |
| Tuổi thọ (môi trường ướt) | 3–5 năm (sốc nhiệt) | 10–15 năm |
Hình Ảnh Thực Tế: Thi Công Vữa PU KCC PAINT CRETE
Phân Loại: KCC PAINT CRETE MF và CRETE HD – Khác Nhau Thế Nào?
KCC PAINT CRETE có 2 dòng chính phục vụ nhu cầu khác nhau — đọc đúng để chọn đúng:
KCC PAINT CRETE MF
Vữa PU Tự San Phẳng | 3–6mm- Dành cho nhà máy thực phẩm, khu vực ẩm ướt vừa phải
- Bề mặt nhám mờ tự nhiên (không bóng như epoxy SL)
- Chịu nhiệt: 3mm (5°C→80°C) | 6mm (-5°C→100°C)
- Đóng gói 20kg/bộ: A 3kg + B 3kg + CS-2 2kg + C-12 12kg
- Là lớp đệm (scratch coat) trong hệ CRETE HD
KCC PAINT CRETE HD
Vữa PU Chịu Tải Trọng | 6–15mm- Dành cho kho lạnh, phòng cấp đông, xe nâng nặng
- Thêm Filler HD 12kg → bền vượt trội với tải và sốc nhiệt
- Chịu nhiệt: 6mm (-15°C→130°C) | 9mm (-40°C→150°C)
- Đóng gói 32kg/bộ: A + B + CS-2 + C-12 + Filler HD
- Thi công được trên nền ẩm đến 8%
Cả 2 dùng cùng nhựa PU (A+B), filler màu CS-2 và filler thường C-12. HD thêm Filler HD 12kg → tổng set 32kg thay vì 20kg → chiều dày dày hơn, khối lượng riêng cao hơn (2,2 vs 1,9 g/ml) → bền hơn với tải trọng nặng và sốc nhiệt cực đoan.
Thông Số Kỹ Thuật Chi Tiết – Từ TDS KCC PAINT
So Sánh Chi Tiết CRETE MF vs CRETE HD
| Tiêu chí | CRETE MF | CRETE HD |
|---|---|---|
| Chiều dày thi công | 3–6mm | 6–15mm |
| Nhiệt độ tối thiểu | 3mm: +5°C | 6mm: -5°C | 6mm: -15°C | 9mm: -40°C |
| Nhiệt độ tối đa | 3mm: +80°C | 6mm: +100°C | 6mm: +130°C | 9mm: +150°C |
| Khối lượng riêng | 1,9 g/ml | 2,2 g/ml |
| Đóng gói/bộ | 20 kg | 32 kg |
| Ứng suất uốn | 21 MPa | 15 MPa |
| Thi công khi ẩm | Đến 7% | Đến 8% (trực tiếp) |
| Vai trò trong hệ | Lớp đệm 1mm + lớp phủ chính | Lớp phủ chính hoàn thiện |
| Ứng dụng điển hình | Nhà máy thực phẩm thông thường | Kho lạnh, sốc nhiệt, xe nâng nặng |
Ứng Dụng Thực Tế – Khi Nào Cần Vữa PU?
Vữa PU không phải giải pháp cho mọi loại sàn — chi phí cao hơn epoxy thông thường 2–3 lần. Dưới đây là các trường hợp bắt buộc phải dùng vữa PU:
Rửa nước nóng 80°C liên tục, HACCP bắt buộc. Epoxy nứt sau 50 chu kỳ sốc nhiệt.
Rửa NaOH nóng 80°C + axit HNO₃ (quy trình CIP). Epoxy bị phá hủy bởi sốc nhiệt + hóa chất.
Ra vào liên tục -20°C/+20°C = sốc nhiệt cực đoan. Epoxy giòn, nứt vỡ ở -20°C.
Sốc nhiệt cực đoan, tải trọng xe nâng lạnh. Epoxy tan rã ở -40°C.
Dầu mỡ + nước nóng + tải trọng liên tục. Epoxy trơn trượt khi ướt dầu mỡ.
Máu, mỡ, rửa nhiệt độ cao, tiêu chuẩn HACCP. Epoxy không đạt khu vực ướt ẩm.
| Môi trường / Ứng dụng | Dùng loại nào? | Lý do bắt buộc |
|---|---|---|
| Nhà máy chế biến thủy sản | CRETE MF 6mm hoặc HD 6mm | HACCP, rửa nước nóng 80°C liên tục |
| Nhà máy sữa (khu CIP wash) | CRETE MF 6mm | Rửa NaOH nóng 80°C + axit HNO₃ |
| Kho lạnh (-20°C đến +20°C) | CRETE HD 9mm | Sốc nhiệt liên tục -20°C/+20°C |
| Phòng cấp đông (-40°C) | CRETE HD 9–12mm | Sốc nhiệt cực đoan, tải xe nâng lạnh |
| Nhà bếp công nghiệp | CRETE MF 3–6mm | Dầu mỡ + nước nóng + tải trọng |
| Nhà máy chế biến thịt, gia cầm | CRETE HD 6–9mm | Máu, mỡ, rửa nhiệt cao, HACCP |
| Phòng sạch khô, dược phẩm GMP | Epoxy SL (không cần vữa PU) | Không có sốc nhiệt – epoxy đủ yêu cầu |
Cấu Trúc Hệ Sàn Hoàn Chỉnh – Theo TDS KCC PAINT CRETE
Theo TDS chính thức, hệ sàn hoàn chỉnh gồm các lớp sau (từ dưới lên trên):
| Lớp (từ dưới lên) | Sản phẩm | Chiều dày | Vai trò | Chờ trước lớp tiếp |
|---|---|---|---|---|
| Lớp nền (Substrate) | Bê tông nền (≥ 25 N/mm² nén) | — | Nền cứng chịu vữa PU | — |
| Lớp lót (Epoxy Primer) | Sơn lót Epoxy chuyên dụng | 50–80 micron | Vá lỗ rỗng, tăng bám dính | 14–18 giờ |
| Lớp đệm (Scratch Coat) | KCC PAINT CRETE MF | 1mm | Lấp lỗ khí còn lại, bề mặt đồng đều | 14–18 giờ |
| Lớp phủ chính (Main Coat) | CRETE MF (3–6mm) hoặc CRETE HD (6–15mm) | 6–9mm tùy yêu cầu | Lớp chính: chịu tải, kháng hóa chất, chống trượt | Khô hoàn toàn 5–7 ngày |
TDS quy định bắt buộc cắt khe 3×3mm (CRETE MF) hoặc 5×5mm (CRETE HD) tại vị trí góc, cạnh cột, cửa trước khi thi công. Không cắt khe → vữa PU bị ứng suất nhiệt co giãn → nứt tại góc vuông sau 1–2 mùa. Đây là nguyên nhân số 1 gây nứt vữa PU tại Việt Nam.
Quy Trình Thi Công Vữa PU KCC PAINT CRETE – 5 Bước Chuẩn
Chuẩn Bị Bề Mặt Bê Tông
Yêu cầu bê tông nền: ứng suất nén tối thiểu 25 N/mm², ứng suất kéo tối thiểu 1,5 N/mm². Mài sàn bằng máy phun chân không (vacuum blasting) — phương pháp tiêu chuẩn KCC CRETE yêu cầu. Loại bỏ toàn bộ dầu, bụi, hóa chất, sơn dư, tảo. Sửa chữa vết nứt và lỗ rỗng. Cắt khe co giãn tại tất cả góc cạnh. Đo độ ẩm — nếu trên 7% (CRETE MF) hoặc 8% (CRETE HD) → xử lý theo hướng dẫn TDS.
Thi Công Sơn Lót Epoxy (Epoxy Primer)
Lăn đều sơn lót epoxy 1 lớp, đặc biệt chú ý vá kỹ các lỗ rỗng. Đợi 14–18 giờ trước khi thi công lớp tiếp theo. Đây là recoat window theo TDS — không được phủ sớm hơn hoặc muộn hơn cửa sổ này.
Pha Trộn Vữa PU – Theo Thứ Tự Bắt Buộc
Đây là bước kỹ thuật quan trọng nhất. TDS quy định thứ tự pha trộn chính xác — sai thứ tự = hỗn hợp không đồng nhất = chiều dày và độ bền không đều.
CRETE MF (20kg/bộ):
CRETE HD (32kg/bộ) — thêm bước cuối:
Filler HD phải thêm cuối vì kích thước hạt lớn nhất — nếu thêm sớm, máy khuấy không phân tán được Filler CS-2 và C-12 đồng đều. Sai thứ tự = hỗn hợp không đồng nhất = chiều dày và độ bền không đều.
Đổ Và Hoàn Thiện Bề Mặt

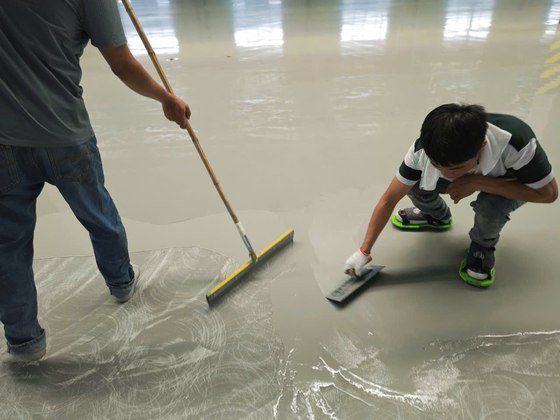

Đổ vữa PU ra sàn theo luồng đều. Dùng bàn cào định mức (gauge rake) kéo phân phối đều theo chiều dày quy định. Dùng bay inox (steel trowel) xử lý góc cạnh. Ngay lập tức dùng con lăn ngắn lăn nhẹ để bề mặt hoàn thiện đẹp và đuổi bong bóng khí. Toàn bộ thao tác phải hoàn tất trong 20–22 phút (thời gian đóng rắn ở 25–30°C).

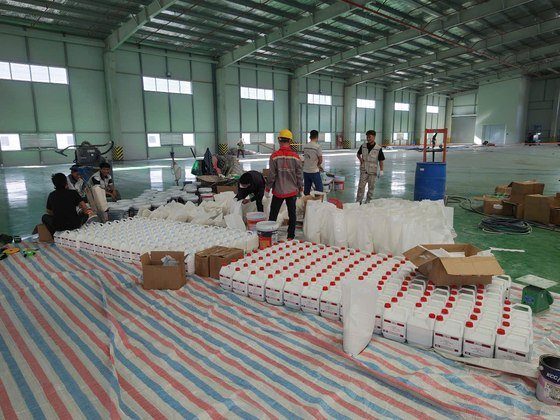

Nhóm 2–3 người pha trộn liên tục từng bộ nhỏ. Nhóm 2–3 người đổ và gạt ngay sau khi pha xong. Nhóm 1–2 người hoàn thiện bề mặt. Khoảng cách thi công không xa nhau quá 5 phút — đây là lý do cần sắp xếp hàng trăm can vật tư để pha liên tục không gián đoạn.
Bảo Dưỡng Và Đưa Vào Sử Dụng
| Giai đoạn | 15°C | 25°C | 32°C | Hoạt động được phép |
|---|---|---|---|---|
| Đi lại nhẹ | 36 giờ | 30 giờ | 24 giờ | Người đi bộ nhẹ nhàng |
| Xe tải trọng nhỏ | 48 giờ | 36 giờ | 30 giờ | Xe đẩy tay, xe nâng nhỏ < 2T |
| Khô hoàn toàn | 7 ngày | 6 ngày | 5 ngày | Toàn bộ tải trọng, hóa chất, nước nóng |
Dù bề mặt trông cứng sau 24–36 giờ, vữa PU cần 5–7 ngày để đạt đủ cường độ cơ học và kháng hóa chất theo TDS. Tiếp xúc sớm = bề mặt mềm, hư hỏng vĩnh viễn không thể phục hồi.
Bảng Kháng Hóa Chất Thực Tế – Từ TDS KCC PAINT CRETE
Cả CRETE MF và CRETE HD đều có kết quả "Tuyệt vời" (Excellent) với các hóa chất thực phẩm và công nghiệp phổ biến:
| Hóa chất | Nồng độ | Kết quả | Ứng dụng thực tế tại nhà máy VN |
|---|---|---|---|
| Acetic Acid (axit acetic) | 10% | ✅ Tuyệt vời | Nhà máy giấm, chế biến thực phẩm chua |
| Citric Acid (axit citric) | 20% | ✅ Tuyệt vời | Nhà máy nước giải khát, chế biến hoa quả |
| Lactic Acid (axit lactic) | 5% | ✅ Tuyệt vời | Nhà máy sữa, sữa chua, chế biến thịt |
| NaOH (xút) | 50% | ✅ Tuyệt vời | Dung dịch CIP tẩy trùng thiết bị nồng độ cao |
| Dầu động/thực vật | — | ✅ Tuyệt vời | Nhà máy dầu cọ, chế biến dầu ăn |
| Dầu diesel, dầu nhớt | — | ✅ Tuyệt vời | Khu vực xe nâng, gara, bảo dưỡng |
| Bia | — | ✅ Tuyệt vời | Nhà máy bia, đồ uống có cồn |
| Máu (blood) | — | ✅ Tuyệt vời | Nhà máy giết mổ, chế biến thịt, hải sản |
| Đường (sucrose) | 100% | ✅ Tuyệt vời | Nhà máy bánh kẹo, chế biến đường |
| Na₂SO₄ | Tất cả | ✅ Tuyệt vời | Nhà máy hóa chất, xử lý nước |
Câu Hỏi Thường Gặp
Vữa PU KCC PAINT CRETE MF và CRETE HD là 2 giải pháp sàn công nghiệp hoàn chỉnh cho các ứng dụng đòi hỏi cao nhất — nhà máy thực phẩm GMP/HACCP, kho lạnh và khu vực sốc nhiệt liên tục. Điểm then chốt để thi công thành công: (1) Cắt khe co giãn tại tất cả góc cạnh trước khi thi công. (2) Pha trộn đúng thứ tự, máy khuấy 750W theo TDS. (3) Tổ chức dây chuyền phù hợp pot life 20–25 phút. (4) Không để tiếp xúc hóa chất/nước nóng trước khi khô hoàn toàn 5–7 ngày.
Tư Vấn Miễn Phí Vữa PU Cho Dự Án Của Bạn
Nhà máy thực phẩm, kho lạnh, khu vực sốc nhiệt? Liên hệ ngay để được tư vấn kỹ thuật và báo giá trong 24h.
