Polyurea là vật liệu phủ bề mặt thế hệ mới — được phun bằng thiết bị áp lực cao nhiệt độ cao, đóng rắn trong vài giây và tạo màng liên tục cực bền. Tại Việt Nam, polyurea đang được ứng dụng ngày càng rộng rãi trong các nhà máy công nghiệp, khu dầu khí và công trình chống thấm cao cấp — nhưng vẫn còn ít người hiểu rõ về công nghệ này.

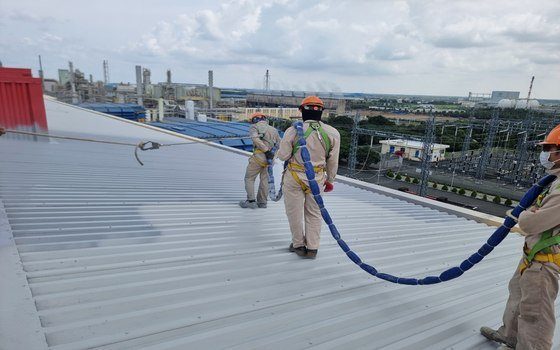

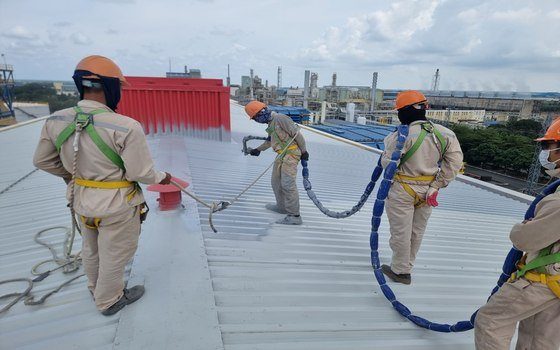

Ảnh Thực Tế: Phun Polyurea Mái Tôn Nhà Máy Công Nghiệp
Polyurea Là Gì? Định Nghĩa Và Nguồn Gốc
Polyurea là vật liệu polymer cao phân tử hình thành từ phản ứng hóa học giữa 2 thành phần: Thành phần A (isocyanate) và Thành phần B (amine resin — nhựa amine). Tên gọi xuất phát từ liên kết hóa học "urea" (–NH–CO–NH–) tạo ra khi isocyanate phản ứng với amine — khác với polyurethane tạo liên kết "urethane" (–NH–COO–) từ isocyanate + polyol.
Công nghệ polyurea ra đời cuối những năm 1980 tại Mỹ, ban đầu phát triển cho ngành quốc phòng và dầu khí. Đặc tính nổi bật nhất là tốc độ đóng rắn cực nhanh (3–15 giây) và không nhạy cảm với độ ẩm khi thi công — giải quyết 2 vấn đề lớn nhất của polyurethane thông thường.
• Polyurethane (PU): Isocyanate + Polyol → liên kết urethane. Đóng rắn 2–8 giờ.
• Polyurea (PUA): Isocyanate + Amine → liên kết urea. Đóng rắn 3–15 giây.
• Hybrid Polyurea: Isocyanate + hỗn hợp Polyol+Amine → cả 2 liên kết. Phổ biến nhất tại Việt Nam — cân bằng giá thành và tính năng.
Cơ Chế Đóng Rắn Trong 3–15 Giây
Đây là tính năng đặc trưng và khác biệt lớn nhất của polyurea so với mọi vật liệu phủ khác. PU thông thường dùng polyol (alcohol đa chức) làm thành phần B — phản ứng chậm, cần xúc tác kim loại và mất 2–8 giờ. Polyurea dùng amine (nhóm –NH₂) có độ phản ứng cực cao với isocyanate, nhanh hơn polyol hàng trăm lần. Phản ứng tỏa nhiệt mạnh (exothermic) và hoàn tất trong 3–15 giây.
| Đặc tính | Polyurethane (PU) | Polyurea (PUA) | Epoxy |
|---|---|---|---|
| Thành phần B | Polyol (rượu đa chức) | Amine resin (nhựa amine) | Amine hardener |
| Tốc độ đóng rắn | 2–8 giờ | 3–15 giây | 4–8 giờ |
| Nhạy cảm với độ ẩm | Có (1K bị ảnh hưởng) | Không nhạy cảm | Có (amine blushing) |
| Độ đàn hồi | Tốt (300–600%) | Rất tốt (400–600%) | Kém (10–30%) |
| Chịu tia UV | Tốt | Tốt | Kém (bị vàng) |
| Chịu nhiệt độ | Đến 120°C | Đến 130–150°C | Đến 60–80°C |
| Phương pháp thi công | Lăn/cọ/phun thông thường | Bắt buộc máy phun chuyên dụng | Lăn/đổ/gạt |
| Chi phí vật tư/m² | 200.000–500.000đ | 600.000–1.500.000đ | 150.000–600.000đ |
Giá tham khảo tháng 5/2026, chưa bao gồm nhân công và thiết bị.
Thiết Bị Phun Polyurea – Bắt Buộc Chuyên Dụng
Đây là lý do polyurea không thể thi công bằng dụng cụ thông thường — và là rào cản lớn nhất về chi phí đầu vào:
Máy Phun Proportioner (Plural Component Proportioner)
Máy phun polyurea chuyên dụng (proportioner — máy định tỷ lệ) thực hiện 3 chức năng đồng thời: Gia nhiệt cả 2 thành phần A và B lên 70–80°C (giảm độ nhớt để bơm được), bơm 2 thành phần với tỷ lệ chính xác 1:1 hoặc 2:1 theo thể tích, và trộn 2 thành phần tại đầu súng (impingement mixing) với áp lực 150–250 bar.
| Thông số máy phun | Giá trị thực tế | Tại sao quan trọng |
|---|---|---|
| Áp lực phun | 150–250 bar (2.200–3.600 psi) | Tạo hỗn hợp đồng đều trong 0,001 giây |
| Nhiệt độ gia nhiệt | 70–80°C cho cả A và B | Giảm độ nhớt để bơm và trộn được |
| Tỷ lệ pha | 1:1 hoặc 2:1 theo thể tích | Tự động điều chỉnh, không cân thủ công |
| Công suất điện | 15–30 kW | Cần nguồn điện 3 pha hoặc máy phát lớn |
| Chiều dài ống dẫn | 50–150m | Đủ để công nhân di chuyển trên mái cao tầng |
| Giá máy | 1,5–5 tỷ đồng | Chi phí vốn lớn — chỉ đơn vị chuyên nghiệp có |
Súng Phun Trộn Va Đập (Impingement Mix Gun)
Súng phun polyurea hoàn toàn khác súng phun sơn thông thường. 2 luồng A và B được phun va đập trực tiếp vào nhau tại buồng trộn (impingement mixing) với áp lực cao — trộn đều trong 0,001 giây rồi phun ra dạng sương. Phản ứng xảy ra ngay khi 2 thành phần va chạm và hoàn tất khi chạm bề mặt (3–15 giây).
Ứng Dụng Thực Tế Của Polyurea Tại Việt Nam
🏭 Mái Tôn Nhà Máy Công Nghiệp
Ứng dụng phổ biến nhất tại VN. Mái tôn sau 5–10 năm bị ăn mòn, nứt khớp, thấm tại đinh vít. Polyurea phun 2–3mm tạo màng liên tục phủ kín toàn bộ mái kể cả đinh vít và khe nối — không cần tháo mái cũ. Khô 15–30 giây, không lo mưa bất chợt. Chịu giãn nở nhiệt tôn 400–600%.
🏗️ Hầm Ngầm & Bể Chứa Hóa Chất
Phun được lên bề mặt bê tông ẩm và đóng rắn ngay — không bị áp lực nước đẩy bong (negative side waterproofing). Chịu ngâm liên tục trong hóa chất ăn mòn vừa. Dùng cho: Hầm đỗ xe ngầm, hầm xử lý nước thải, bể chứa hóa chất nhẹ, đường hầm kỹ thuật.
🚛 Thùng Xe Tải (Truck Bed Liner)
Ứng dụng nổi tiếng nhất tại Mỹ/châu Âu. Phun polyurea lên thùng xe tải tạo lớp bảo vệ chống va đập, chống trầy xước, chống rỉ và chống ồn. Màng 3–5mm chịu được đá dăm và hàng hóa nặng rơi vào mà không nứt.
⚙️ Chống Mài Mòn Thiết Bị Công Nghiệp
Phun lên thiết bị bơm, đường ống, bunker than/cát — bảo vệ chống mài mòn từ hạt rắn. Độ cứng Shore A 80–95 kết hợp đàn hồi cao → hấp thụ và phân tán năng lượng hạt rắn → bền nhiều lần so với epoxy cứng giòn.
So Sánh Polyurea Với Các Vật Liệu Chống Thấm Khác
| Tiêu chí | Polyurea | Sơn PU chống thấm | Màng HDPE/TPO | Bitumen tự dính |
|---|---|---|---|---|
| Tốc độ đóng rắn | 3–15 giây | 4–12 giờ | — | — |
| Thời gian thi công/100m² | 2–4 giờ | 1–2 ngày | 4–8 giờ | 4–6 giờ |
| Độ đàn hồi | 400–600% | 100–400% | Cao nhưng cứng | Trung bình |
| Không có mối nối | ✅ Liền mạch tuyệt đối | ✅ Liền mạch | ❌ Có đường hàn | ❌ Có mối dán |
| Chịu UV lâu dài | ✅ Rất tốt | ✅ Tốt | ✅ Tốt | ❌ Kém (hóa giòn) |
| Chịu va đập | ✅ Xuất sắc | ⚠️ Trung bình | ⚠️ Trung bình | ❌ Kém |
| Thi công trên bề mặt ẩm | ✅ Được | ❌ Không | ✅ Được | ✅ Được |
| Chi phí/m² | 600k–1,5 triệu | 200k–420k | 300k–600k | 150k–350k |
| Tuổi thọ | 15–25 năm | 8–12 năm | 15–20 năm | 8–15 năm |
Giá tham khảo tháng 5/2026, bao gồm vật tư và nhân công thi công.
Phân Loại Polyurea – 3 Nhóm Chính
🔬 Pure Polyurea (Thuần Túy)
100% isocyanate + 100% amine resin. Đóng rắn nhanh nhất (3–5 giây), đàn hồi cao nhất, chịu nhiệt tốt nhất. Khó thi công nhất, đòi hỏi máy và thợ chuyên sâu. Giá cao nhất. Dùng cho: Dầu khí, quốc phòng, cầu đường yêu cầu kỹ thuật tối cao.
🔧 Hybrid Polyurea (Phổ Biến Nhất)
Isocyanate + hỗn hợp Polyol+Amine. Đóng rắn 10–30 giây, đàn hồi tốt, chịu UV tốt, dễ thi công hơn. Loại phổ biến nhất tại Việt Nam — cân bằng tính năng và giá thành. Phù hợp: Mái tôn, sàn, bể chứa thông thường.
⚙️ Polyurethane-Urea (Nhẹ Nhất)
Tỷ lệ polyol cao, amine ít — gần với PU hơn. Đóng rắn 30 giây–2 phút, dễ thi công nhất, giá thấp nhất trong nhóm. Có thể dùng máy phun áp lực thấp hơn. Phù hợp: Sàn nhà xưởng nhẹ, bể nước thông thường.
Quy Trình Thi Công Polyurea Phun Mái Tôn – 6 Bước
Chuẩn Bị An Toàn Làm Việc Trên Cao (Bắt Buộc Trước Tiên)
Như thấy trong 2 ảnh thực tế: Toàn bộ công nhân phải đeo full-body harness (dây đai an toàn toàn thân) neo vào điểm cố định đã kiểm tra tải trọng. Kiểm tra mái trước khi lên: Tải trọng cho phép, điểm yếu, lỗ hổng. Thiết lập khu vực an toàn phía dưới. Mặc đồ bảo hộ đầy đủ: Quần áo liền thân, mặt nạ bảo vệ hô hấp và mặt (isocyanate dạng sương rất độc hại).
Chuẩn Bị Bề Mặt Mái Tôn
Làm sạch rỉ: Chải thép hoặc đánh nhám cơ học loại bỏ rỉ lỏng và sơn cũ bong. Tẩy dầu mỡ bằng dung môi. Đinh vít lỏng phải siết chặt hoặc thay mới. Khe hở > 5mm: Trám bằng polyurea paste grade hoặc keo trước. Bề mặt phải ráo — polyurea moisture-tolerant chịu được ẩm nhẹ nhưng không có nước đọng.
Sơn Lót (Primer) – Không Thể Bỏ Qua
Phủ 1 lớp sơn lót polyurethane loãng toàn bộ mặt mái. Mục đích: Tăng bám dính polyurea lên tôn cũ, bịt lỗ nhỏ trên bề mặt tôn rỉ. Để khô 2–4 giờ trước khi phun polyurea. Bỏ qua bước này: Polyurea bong tróc từng mảng lớn sau 1–2 mùa mưa nắng.
Khởi Động & Cân Chỉnh Máy Phun Proportioner
Gia nhiệt máy 30–45 phút để nhiệt độ đường ống và súng ổn định 70–80°C. Kiểm tra áp lực: Cả 2 đường A và B phải bằng nhau (±5 bar). Kiểm tra tỷ lệ pha: Phun thử vào giấy, kiểm tra màu sắc đồng đều. Bơm dung môi súc rửa trước khi phun chính thức.
Phun Polyurea Theo Lớp
Lớp 1: Phun mỏng 0,5–0,8mm theo chiều ngang — phủ kín đinh vít và khe nối. Lớp 2: Phun chính 1,5–2,5mm theo chiều dọc (vuông góc lớp 1). Khoảng cách súng đến bề mặt: 30–60cm. Tốc độ di chuyển đều đặn. Chiều dày tổng: 2–3mm đồng đều.
Kiểm Tra & Nghiệm Thu
Kiểm tra chiều dày bằng máy đo siêu âm — tối thiểu 2mm đồng đều. Kiểm tra bề mặt: Không lỗ kim (pinhole), không phồng rộp, không vùng mỏng. Kiểm tra bám dính: Tape test hoặc cắt chéo. Kiểm tra độ đàn hồi: Kéo cạnh màng — phải co giãn đàn hồi, không nứt vỡ.
Xem Thêm
Câu Hỏi Thường Gặp
Không thể. Lý do: (1) Đóng rắn 3–15 giây — không đủ thời gian lăn hay gạt trước khi đóng cứng. (2) Độ nhớt cao ở nhiệt độ phòng — không thể trải đều bằng lăn. (3) Cần trộn va đập (impingement mixing) tại súng phun — không trộn được bằng cánh khuấy thông thường. Bắt buộc dùng máy phun proportioner chuyên dụng. Đây là lý do polyurea đắt hơn — không chỉ do vật liệu mà còn do chi phí thiết bị và kỹ năng chuyên biệt.
Isocyanate ở dạng sương (aerosol) khi phun là chất cực kỳ độc hại cho đường hô hấp — có thể gây hen phế quản, viêm phổi và dị ứng vĩnh viễn. Đây là lý do thợ phun polyurea phải mặc đồ bảo hộ toàn thân và mặt nạ lọc hơi hóa chất (không chỉ khẩu trang thông thường). Sau khi đóng rắn hoàn toàn (24–48 giờ): Màng polyurea không còn isocyanate tự do và an toàn khi tiếp xúc bình thường.
Được với điều kiện: Rỉ lỏng và rỉ vảy phải được làm sạch cơ học (chải thép, đánh nhám). Rỉ bám chắc (adherent rust) mỏng dưới 50 micron có thể chấp nhận được với loại polyurea moisture-tolerant và primer đặc biệt. Lỗ thủng tôn do rỉ hoàn toàn: Phải thay tấm tôn trước khi phun. Tôn còn cấu trúc tốt, chỉ bề mặt bị rỉ nhẹ: Polyurea là giải pháp phục hồi rất kinh tế so với thay mái mới.
Polyurea đắt hơn sơn PU thông thường 2–4 lần về chi phí ban đầu (600k–1,5 triệu đ/m² vs 200k–420k đ/m²). Tuy nhiên khi xét tổng chi phí vòng đời: Polyurea tuổi thọ 15–25 năm vs PU 8–12 năm, không cần bảo trì thường xuyên, chịu điều kiện khắc nghiệt hơn. Với mái nhà máy lớn 10.000m²+, polyurea thường có lợi hơn về kinh tế tổng thể dù chi phí ban đầu cao hơn.
Kết Luận
Polyurea là công nghệ phủ bề mặt tiên tiến nhất hiện nay cho ứng dụng yêu cầu kết hợp đóng rắn nhanh, đàn hồi cao, chịu UV và thời tiết khắc nghiệt, tuổi thọ dài. Hai ảnh thực tế trong bài cho thấy quy trình thi công chuyên nghiệp với thiết bị máy phun proportioner hiện đại và hệ thống an toàn làm việc trên cao nghiêm túc.
Polyurea không phải giải pháp cho mọi dự án — giá cao và yêu cầu thiết bị chuyên dụng làm cho nó không kinh tế với công trình nhỏ hoặc môi trường nhẹ. Nhưng với mái tôn nhà máy, hầm ngầm, bể chứa hóa chất và thiết bị chịu mài mòn nặng — đây là vật liệu tốt nhất xét về tổng chi phí vòng đời.
🟢 Cần Tư Vấn Phun Polyurea Chống Thấm?
Tư vấn phun polyurea chống thấm mái tôn, hầm chứa, bể nước công nghiệp — báo giá trong 24h!
