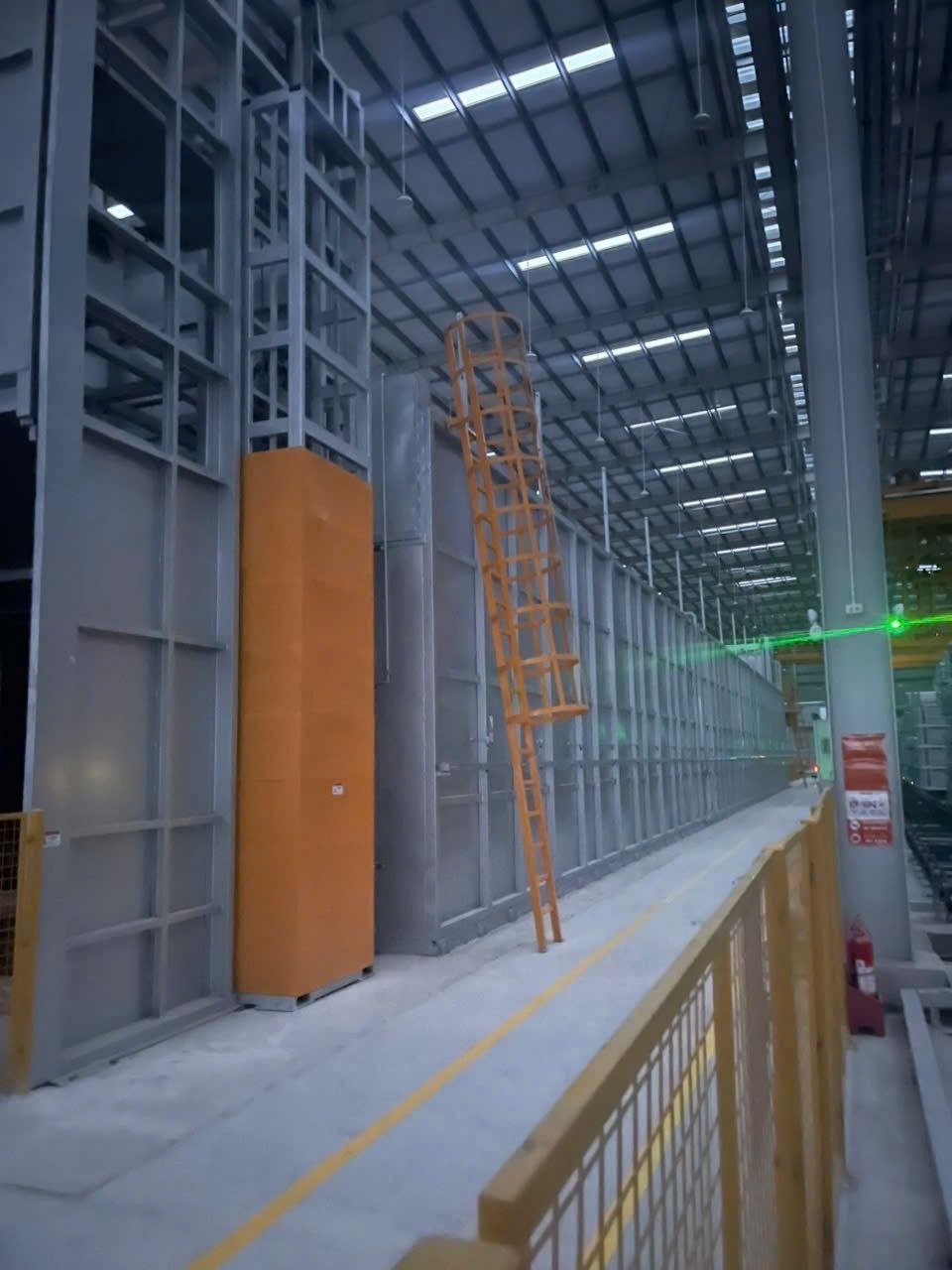

KCC Yeolcoat QT604 là sơn chịu nhiệt gốc silicone kết hợp nhựa tổng hợp đặc biệt có chứa bột màu vô cơ, chịu liên tục từ nhiệt độ môi trường đến 400°C. Đây là mức nhiệt phổ biến nhất trong nhà máy Việt Nam: lò sấy, lò nung, buồng gia nhiệt, ống khói lò hơi, bộ giảm thanh, đường ống hơi. Bài viết này đi qua toàn bộ tính năng theo TDS, 6 giới hạn phải biết, quy trình thi công 6 bước và 8 lưu ý thực tế đã gây bong tróc ở nhiều công trình.
1. Tính năng nổi bật của QT604
QT604 nằm ở bậc giữa trong ba cấp sơn chịu nhiệt KCC. Nó không phải sơn silicone nguyên chất như QT606, mà là hỗn hợp silicone + nhựa tổng hợp đặc biệt. Sự pha trộn này chính là điểm cần hiểu rõ: phần nhựa tổng hợp giúp sơn bám dính và thi công dễ hơn, đổi lại giới hạn nhiệt bị kéo xuống 400°C thay vì 600°C.
Chịu nhiệt liên tục đến 400°C
TDS ghi rõ: hoạt động ổn định từ nhiệt độ bề mặt môi trường đến 400°C / 752°F. Đây là dải nhiệt bao phủ phần lớn lò sấy, lò nung nhỏ và ống khói lò hơi công nghiệp.
Chống sốc nhiệt rất tốt
Khả năng chịu chu kỳ nóng–nguội lặp lại là điểm mạnh chính. Thiết bị bật/tắt nhiều lần mỗi ngày làm màng sơn giãn nở liên tục — sơn thường sẽ nứt chân chim, QT604 thì không.
Chống gỉ tuyệt vời
Bột màu vô cơ kết hợp nhựa silicone tạo màng đặc chắc, bảo vệ thép khỏi ăn mòn ngay cả ở vùng nhiệt cao — nơi mọi loại sơn chống rỉ thông thường đều thất bại.
Hai màu tiêu chuẩn
Bề mặt mờ, chỉ có bạc 9180 và đen 1999. Màu bạc phổ biến hơn cho lò và ống khói; màu đen thường dùng cho bộ giảm thanh, ống xả, khung máy.
Thi công linh hoạt
Chổi quét hoặc phun đều được. Với chi tiết nhỏ, mối hàn, bích nối, chổi quét cho kết quả tốt và ít hao hụt hơn phun.
Khô nhanh
Ở 20°C: khô chạm tay chỉ 1 giờ, khô cứng 10 giờ. Ở 30°C còn nhanh hơn — chạm tay 30 phút, khô cứng 8 giờ. Rút ngắn đáng kể thời gian dừng máy.

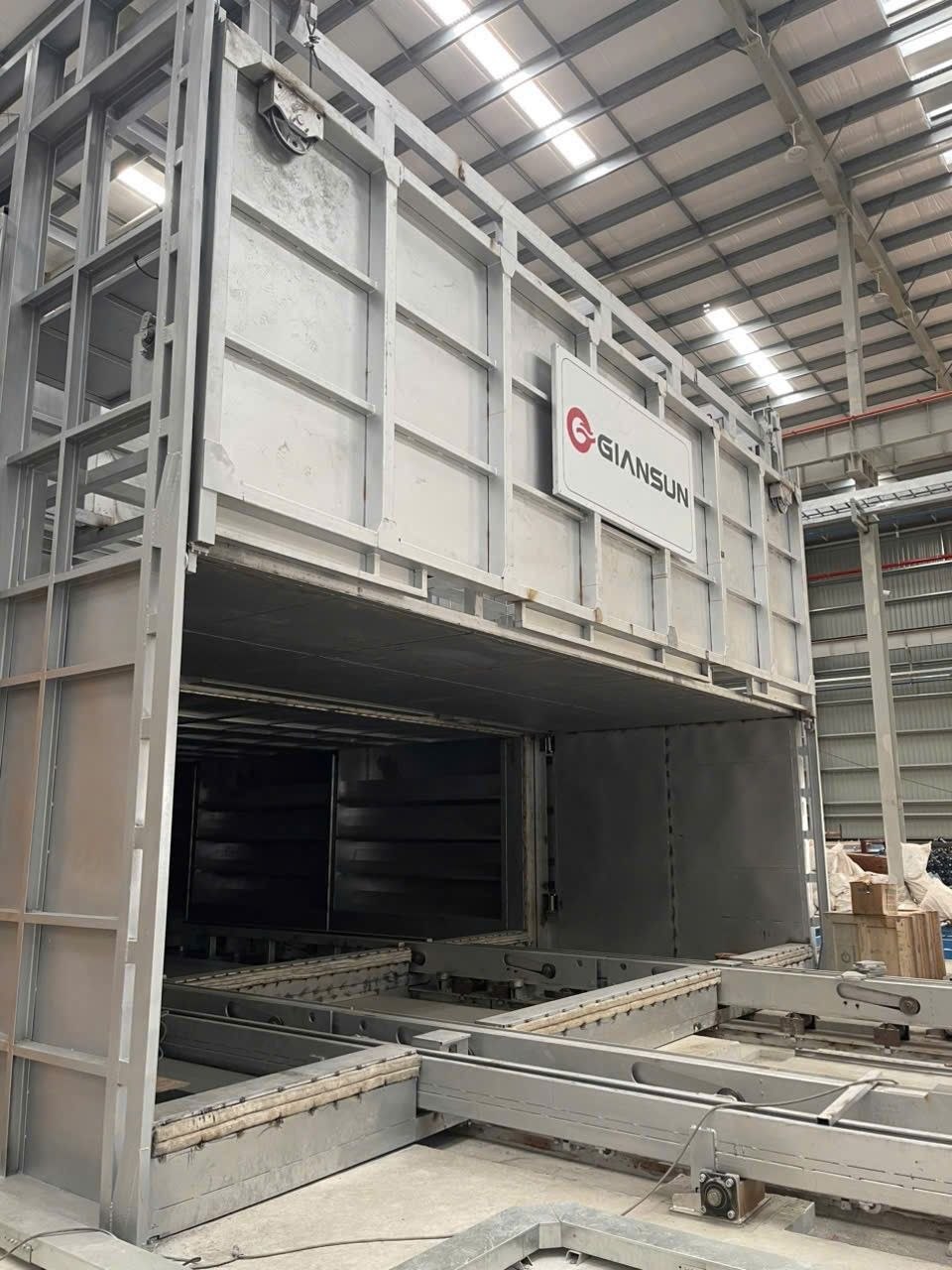

Ứng dụng theo TDS
KCC chỉ định QT604 làm lớp phủ hoàn thiện chịu nhiệt cho các dụng cụ nhiệt hoạt động từ nhiệt độ môi trường đến 400°C, cụ thể:
- Động cơ và động cơ tàu — khối máy, vỏ động cơ, ống xả
- Lò hơi, lò sưởi, lò sấy — vỏ lò, khung đỡ, cửa lò, ống dẫn
- Bộ giảm thanh — ống xả, buồng tiêu âm
- Hệ thống thông gió — quạt hút khí nóng, ống dẫn khí thải
2. Sáu giới hạn của QT604 phải biết trước khi báo giá
Đây là phần quan trọng nhất của bài viết. Phần lớn sự cố sơn chịu nhiệt tại Việt Nam không phải do sơn kém chất lượng, mà do dùng sơn ngoài giới hạn thiết kế của nó.
400°C là trần cứng, không có biên an toàn
Nhiều người hiểu nhầm "chịu 400°C" nghĩa là có thể chạy 420–450°C trong thời gian ngắn. Không phải. Đây là giới hạn thiết kế của hệ nhựa — vượt qua thì phần nhựa tổng hợp bắt đầu phân hủy, màng sơn hóa phấn và bong. Nếu thiết bị có bất kỳ điểm nóng cục bộ nào vượt 400°C, phải chuyển sang QT606.
Chưa đóng rắn hoàn toàn cho tới khi gặp 200°C
TDS ghi rõ: sản phẩm khô nhanh trong không khí nhưng vẫn hơi mềm cho đến khi tiếp xúc nhiệt độ trên 200°C, và trong giai đoạn này dễ bị hư hỏng cơ học. Nghĩa là sau khi sơn xong, thiết bị chưa được va chạm, kê chồng, buộc dây hay vận chuyển thô bạo cho tới lần chạy nhiệt đầu tiên.
Sơn dày là làm hỏng sơn
TDS cảnh báo trực tiếp: "Lớp sơn quá dày sẽ làm giảm độ bám dính". Sơn chịu nhiệt không giống sơn epoxy — dày không đồng nghĩa với bền hơn. Màng dày giãn nở không đều khi gặp nhiệt và tự tách khỏi nền. DFT khuyến nghị chỉ 20µm/lớp, tối đa 2 lớp.
Chỉ có 2 màu, không pha RAL được
Bạc 9180 và đen 1999, đều là bề mặt mờ. Lý do: sơn chịu nhiệt bắt buộc dùng bột màu vô cơ — nhóm bột màu duy nhất không cháy ở nhiệt độ cao. Bột màu hữu cơ tạo ra dải màu phong phú nhưng sẽ cháy đen ngay ở 200–250°C. Nếu khách yêu cầu màu theo nhận diện thương hiệu, phải giải thích rõ ràng ngay từ khâu báo giá.
Không dùng cho môi trường ngâm nước hay hóa chất mạnh
QT604 là sơn chịu nhiệt, không phải sơn chống thấm hay lining hóa chất. Không dùng cho bồn chứa nước, bể ngâm, khu vực đọng axit/kiềm. Với thiết bị vừa nóng vừa tiếp xúc hóa chất lỏng, cần khảo sát riêng.
Điểm chớp cháy chỉ 26°C — dễ bắt lửa
TDS ghi điểm chớp cháy 26°C (cốc kín). Ở nhiệt độ ngoài trời Việt Nam, hơi dung môi bốc lên là đã đủ điều kiện bắt lửa. Tuyệt đối không thi công gần tia lửa hàn, ngọn lửa hở, hay trên thiết bị còn nóng. Đây là rủi ro an toàn nghiêm túc, không phải khuyến cáo hình thức.
Rất nhiều đội thi công quen tay quét một lớp lót alkyd hoặc epoxy chống rỉ trước rồi mới phủ sơn chịu nhiệt lên. Kết quả: lớp lót cháy thành than ở 250–300°C, đẩy toàn bộ lớp phủ chịu nhiệt bong ra thành mảng — dù bản thân sơn chịu nhiệt vẫn còn nguyên. Sơn chịu nhiệt chỉ được đi cùng lót chịu nhiệt (QP160) hoặc thi công trực tiếp lên thép đã làm sạch Sa 2½.
3. Quy trình thi công QT604 — 6 bước
-
1Làm sạch bề mặt đạt Sa 2½
Phun cát đạt tiêu chuẩn Sa 2½ theo ISO 8501-1 (kim loại gần như trắng). TDS yêu cầu loại bỏ mọi rỉ, bụi, keo và tạp chất. Đây là bước không thể rút gọn: sơn chịu nhiệt có hàm lượng rắn thấp và độ nhớt loãng, không có khả năng "thấm ướt" và bao phủ rỉ sét như một số sơn chống rỉ gốc dầu.
Sơn trong vòng 4 giờ sau khi phun cát -
2Sơn lót chịu nhiệt QP160 (khuyến nghị)
TDS cho phép thi công QT604 trực tiếp lên bề mặt đã làm sạch tốt, nhưng để hiệu quả chống ăn mòn tốt hơn thì nên dùng sơn lót QP160 hoặc lớp lót phù hợp theo kỹ thuật. Với thiết bị ngoài trời hoặc môi trường ẩm/ven biển, lớp lót này gần như bắt buộc.
-
3Pha loãng đúng dung môi No. 002 hoặc 029K
Chỉ dùng hai loại dung môi KCC chỉ định. Xăng, dầu hỏa, thinner epoxy hay thinner PU đều có cấu trúc hóa học khác, sẽ phá vỡ liên kết nhựa silicone và làm màng sơn mất hoàn toàn khả năng chịu nhiệt. Pha vừa đủ độ nhớt phun, không pha loãng quá tay để bù cho việc sơn dày.
-
4Thi công lớp 1 — mỏng và đều
Phun hoặc quét đạt DFT 20–25µm. Với súng phun, giữ khoảng cách đều và di chuyển liên tục — sơn đọng vũng ở góc, mối hàn hay đường bích là nơi bong tróc đầu tiên. Với chổi quét, quét theo một chiều, không chà đi chà lại vì sơn khô rất nhanh.
Đo DFT ngay, đừng ước lượng bằng mắt -
5Chờ khô và thi công lớp 2
Ở 20°C, khô chạm tay sau 1 giờ và khô cứng sau 10 giờ. Ở 30°C: 30 phút và 8 giờ. Sơn lớp 2 đạt tổng DFT khoảng 40–50µm. Không cần và không nên sơn lớp thứ 3.
-
6Gia nhiệt đóng rắn: 200°C trong 1 giờ
Đây là bước bị bỏ qua nhiều nhất. Để màng sơn đóng rắn hoàn toàn, TDS yêu cầu phơi ở 200°C trong 1 giờ. Trong thực tế, quá trình này thường diễn ra tự nhiên khi thiết bị bắt đầu vận hành — nhưng phải hiểu rằng trước lần chạy nhiệt đầu tiên, màng sơn vẫn còn mềm và dễ hỏng. Với thiết bị phải vận chuyển đi xa sau khi sơn, nên chủ động gia nhiệt tại xưởng.
Tăng nhiệt từ từ, không sốc nhiệt lần đầu
4. Tám lưu ý thực tế khi thi công
1. Khảo sát nhiệt độ thực tế, đừng tin thông số catalogue thiết bị
Nhiệt độ ghi trên nhãn lò là nhiệt độ buồng làm việc, không phải nhiệt độ bề mặt vỏ ngoài. Ngược lại, ống khói và đường dẫn khí thải có thể nóng hơn dự đoán. Dùng súng đo nhiệt hồng ngoại đo tại nhiều điểm, ở trạng thái vận hành đầy tải, rồi mới chọn mã sơn.
2. Không sơn lên bề mặt còn nóng
Với điểm chớp cháy 26°C, sơn tiếp xúc bề mặt nóng sẽ bay hơi dung môi tức thì — vừa nguy hiểm cháy nổ, vừa tạo màng sơn rỗ khí và bám dính kém. Chờ thiết bị nguội hoàn toàn về nhiệt độ môi trường.
3. Thông gió là bắt buộc, không phải tùy chọn
TDS yêu cầu sử dụng với hệ thống thông gió đầy đủ và bảo vệ đường hô hấp khi thi công trong không gian kín. Bên trong buồng lò, ống dẫn hay bồn kín là môi trường tích tụ hơi dung môi rất nhanh.
4. Xử lý riêng mối hàn và mép cắt
Mối hàn, mép cắt bằng khí và cạnh sắc là nơi màng sơn mỏng nhất và bong đầu tiên. Mài tròn cạnh sắc trước khi phun cát, và quét dặm một lớp bằng chổi tại các vị trí này (stripe coat) trước khi phun lớp toàn phần.
5. Đừng dùng QT604 để "tiết kiệm" khi nhiệt độ sát ngưỡng
Nếu đo được nhiệt độ vận hành 380–400°C, đừng chọn QT604 vì rẻ hơn. Nhiệt độ vận hành dao động theo tải, theo mùa và theo tình trạng cách nhiệt. Khi đã sát trần, chênh lệch chi phí giữa QT604 và QT606 nhỏ hơn nhiều so với chi phí làm lại toàn bộ hạng mục.
6. Bảo quản và hạn dùng
Thời hạn bảo quản 12 tháng, đóng gói 4L và 18L. Bảo quản nơi khô ráo, thoáng mát, tránh xa nguồn nhiệt và tia lửa. Thùng đã mở nên dùng hết trong thời gian ngắn vì dung môi bay hơi làm sơn đặc lại.
7. Lần chạy nhiệt đầu tiên nên tăng nhiệt từ từ
Sau khi sơn xong, lần gia nhiệt đầu tiên vừa là quá trình đóng rắn vừa là quá trình bay hơi hết dung môi còn lại. Tăng nhiệt đột ngột lên 400°C có thể làm hơi dung môi thoát ra quá nhanh, tạo bọt khí trong màng sơn. Nên nâng nhiệt theo bậc, giữ ở khoảng 200°C một khoảng thời gian trước khi lên nhiệt vận hành.
8. Có mùi khói nhẹ ở lần chạy đầu là bình thường
Khói và mùi nhẹ trong lần gia nhiệt đầu tiên là dung môi và phần nhựa nhẹ bay hơi — hiện tượng bình thường của mọi loại sơn chịu nhiệt gốc silicone. Đảm bảo thông gió tốt trong lần chạy này. Nếu khói kéo dài nhiều giờ hoặc màng sơn đổi màu bất thường, khả năng cao là đã sơn quá dày.
5. Bảng thông số tổng hợp QT604
6. Khi nào dùng QT604, khi nào phải lên QT606?
| Tiêu chí | OT407 (200°C) | QT604 (400°C) | QT606 (600°C) |
|---|---|---|---|
| Gốc nhựa | Nhựa oleo 1 thành phần | Silicone + nhựa tổng hợp | Silicone nguyên chất |
| Nhiệt độ liên tục | Đến 210°C | Đến 400°C | Đến 600°C |
| Màu | Bóng bạc | Mờ — bạc, đen | Mờ — bạc, đen |
| Chất rắn (bạc) | ~49% | ~34% | ~42% |
| Độ phủ (bạc) | 24,5 m²/L | 10 m²/L | 21 m²/L |
| Cần gia nhiệt đóng rắn | Không | 200°C / 1 giờ | Có |
| Cách điện | — | — | Có |
| Hạng mục điển hình | Ống dẫn ấm, bồn chứa nóng nhẹ, khung máy | Lò sấy, lò nung, ống khói lò hơi, bộ giảm thanh | Ống khói nhiệt cao, bếp công nghiệp, đường dẫn hơi |
Nguyên tắc chọn nhanh: đo nhiệt độ bề mặt cao nhất khi thiết bị chạy đầy tải, rồi chọn mã sơn có ngưỡng cao hơn con số đo được một bậc. Đo 150°C → OT407 vẫn dư an toàn. Đo 250–350°C → QT604. Đo trên 380°C hoặc có điểm nóng cục bộ không kiểm soát được → QT606.
7. Câu hỏi thường gặp
Cần tư vấn chọn sơn chịu nhiệt cho thiết bị của bạn?
Gửi ảnh thiết bị và nhiệt độ vận hành đo được — chúng tôi tư vấn mã sơn, hệ lót và định mức cụ thể theo từng hạng mục.
