Sàn bê tông nhà xưởng bị nứt là tình trạng cực kỳ phổ biến tại Việt Nam, đặc biệt sau 3–5 năm vận hành hoặc khi lún không đều nền đất. Nứt không chỉ làm mất thẩm mỹ — mà còn là nguyên nhân trực tiếp khiến sơn epoxy bong tróc chỉ sau vài tháng thi công nếu không được xử lý đúng cách trước khi sơn.

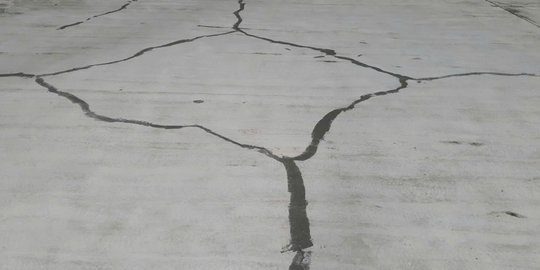

Ảnh Thực Tế: Vết Nứt Bê Tông Sàn Nhà Xưởng
Tại Sao Phải Xử Lý Vết Nứt Trước Khi Sơn Epoxy?
Nhiều chủ công trình nghĩ rằng sơn epoxy đủ dày sẽ "che" được vết nứt. Đây là quan niệm sai dẫn đến lãng phí toàn bộ chi phí:
| Điều gì xảy ra nếu sơn đè lên vết nứt không xử lý | Hậu quả |
|---|---|
| Bê tông tiếp tục co giãn theo nhiệt độ và độ ẩm | Vết nứt mở rộng → lực kéo phá vỡ màng sơn bên trên |
| Không khí và hơi nước trong vết nứt nở ra khi nhiệt độ tăng | Sơn bị đẩy phồng tại vị trí vết nứt → bong tróc |
| Nước thấm vào vết nứt từ quá trình vệ sinh sàn | Áp lực nước osmotic (thẩm thấu) đẩy sơn lên từ bên trong |
| Vật liệu trám yếu không đủ bền theo thời gian | Sơn bong theo vật liệu trám khi trám không đạt chuẩn |
Phân Loại Vết Nứt Bê Tông – Bước Đầu Tiên Bắt Buộc
Trước khi chọn vật liệu trám, phải phân loại chính xác vết nứt theo 3 tiêu chí:
Tiêu Chí 1: Chiều Rộng Vết Nứt (Quan Trọng Nhất)
| Phân loại | Chiều rộng | Đặc điểm | Phương pháp xử lý |
|---|---|---|---|
| Nứt tóc (hairline crack) | < 0,2mm | Khó nhìn bằng mắt thường | Phủ epoxy primer + lining trực tiếp |
| Nứt nhỏ | 0,2 – 0,5mm | Thấy rõ nhưng chưa sâu | Trám epoxy crack filler đặc, không co ngót |
| Nứt vừa | 0,5 – 2mm | Nhìn thấy rõ, như ảnh thực tế | Mở rộng chữ V + epoxy mortar |
| Nứt lớn | 2 – 10mm | Nứt sâu, lan rộng | Mở rộng chữ V sâu + epoxy mortar cốt liệu |
| Nứt rất lớn | > 10mm | Nguy cơ kết cấu | Tư vấn kỹ sư kết cấu trước khi trám |
Tiêu Chí 2: Vết Nứt Hoạt Động Hay Thụ Động?
Đây là tiêu chí quan trọng nhất để chọn vật liệu trám:
| Loại vết nứt | Nhận biết | Nguyên nhân | Vật liệu trám phù hợp |
|---|---|---|---|
| Nứt thụ động (Dormant crack) |
Chiều rộng không thay đổi theo thời gian và nhiệt độ | Co rút bê tông đã hoàn tất, kết cấu ổn định | Epoxy crack filler cứng — không cần đàn hồi |
| Nứt hoạt động (Active crack) |
Chiều rộng thay đổi theo nhiệt độ ngày/đêm, theo tải trọng | Co giãn nhiệt liên tục, lún không đều, rung động | Polyurethane sealant đàn hồi (co giãn 300–600%) |
Tiêu Chí 3: Nứt Kết Cấu Hay Nứt Bề Mặt?
Nứt bề mặt (surface crack): Chỉ ở lớp bề mặt bê tông, không xuyên suốt — an toàn để trám và sơn. Nứt kết cấu (structural crack): Xuyên suốt chiều dày sàn, hoặc kèm lún chênh, biến dạng rõ — phải có kỹ sư kết cấu đánh giá trước khi xử lý bề mặt.
4 Phương Pháp Xử Lý Vết Nứt Theo Từng Cấp Độ
PP 1 Trám Trực Tiếp Bằng Epoxy Crack Filler (Nứt < 0,5mm, Thụ Động)
Phù hợp: Nứt tóc và nứt nhỏ đã ổn định, không có nguy cơ tái phát.
- Thổi bụi sạch trong vết nứt bằng khí nén hoặc hút bụi
- Pha epoxy crack filler 2K đúng tỷ lệ, trộn đều đến màu đồng nhất
- Dùng dao trét / spatula (bay trét) nhét đầy epoxy vào vết nứt
- San phẳng mặt và để đóng rắn 4–6 giờ ở 25°C
- Mài phẳng bằng máy mài đĩa sau khi epoxy đóng rắn hoàn toàn
PP 2 Mở Rộng Chữ V + Epoxy Mortar (Nứt 0,5–5mm, Thụ Động)
Đây là phương pháp đúng cho vết nứt trong ảnh thực tế. Không trám trực tiếp vào vết nứt hẹp — epoxy không xâm nhập đủ sâu và không bám dính tốt.
- Dùng máy cắt bê tông hoặc máy khía mở rộng vết nứt thành rãnh chữ V: Rộng 15–20mm, sâu 15–20mm
- Thổi bụi sạch bằng khí nén, hút bụi kỹ, lau ẩm nếu cần
- Phủ primer epoxy vào rãnh để tăng bám dính cho lớp trám
- Trám epoxy mortar (epoxy + cốt liệu cát thạch anh) lấp đầy rãnh chữ V
- San phẳng mặt flush với sàn — không để nổi cao hoặc trũng
- Để đóng rắn 4–6 giờ rồi mài phẳng trước khi thi công sơn epoxy
PP 3 Bơm Keo Polyurethane Injection (Nứt > 2mm, Hoạt Động)
Phù hợp: Vết nứt vẫn đang co giãn, cần vật liệu đàn hồi thích ứng với chuyển động liên tục.
- Khoan lỗ bơm (injection hole) dọc theo vết nứt, cách nhau 15–20cm, góc 45° hướng vào vết nứt
- Lắp van bơm (packer) vào lỗ khoan
- Bơm polyurethane resin hoặc epoxy low-viscosity dưới áp lực vào vết nứt từ thấp lên cao
- Chất lỏng thấm vào toàn bộ chiều sâu vết nứt và đóng rắn đàn hồi 300–600%
- Tháo packer, trám lỗ còn lại bằng epoxy mortar
Ưu điểm: Xử lý được vết nứt sâu mà trám bề mặt không với tới, vật liệu PU đàn hồi chịu co giãn liên tục.
Nhược điểm: Cần thiết bị bơm chuyên dụng, chi phí cao hơn PP 1 và PP 2.
PP 4 Epoxy Low-Viscosity Gravity Feed (Nứt 0,2–2mm, Thụ Động Sâu)
Epoxy độ nhớt rất thấp (low-viscosity — loãng như nước) được đổ trực tiếp, tự thấm sâu theo trọng lực và mao dẫn — không cần thiết bị bơm áp lực.
- Làm sạch và sấy khô vết nứt hoàn toàn (bắt buộc — epoxy low-viscosity không thấm vào vết nứt ẩm)
- Đổ epoxy low-viscosity trực tiếp vào vết nứt
- Để tự thấm 15–30 phút, lặp lại cho đến khi vết nứt không còn hút thêm
- Mài phẳng sau khi đóng rắn 4–6 giờ
Quy Trình Toàn Diện: Từ Khảo Sát Đến Thi Công Epoxy
Khảo Sát & Phân Loại Vết Nứt (1–2 Ngày)
Lập bản đồ vết nứt toàn bộ sàn: đánh dấu, đo chiều rộng và chiều dài từng vết. Phân loại hoạt động/thụ động, kết cấu/bề mặt. Đánh giá cường độ bê tông bằng pull-off test (máy đo bám dính), gõ âm thanh kiểm tra rỗng. Nếu nghi ngờ nứt kết cấu: mời kỹ sư kết cấu đánh giá trước.
Chuẩn Bị Bề Mặt — Shot Blasting / Mài
Shot blasting (phun bi thép) hoặc mài toàn bộ sàn đạt CSP 3–5 trước khi xử lý vết nứt. Đây phải là bước đầu tiên — không xử lý vết nứt trước khi shot blasting vì shot blasting sẽ mài bỏ vật liệu trám cũ và làm lộ thêm vết nứt tiềm ẩn.
Xử Lý Từng Vết Nứt Theo Phương Pháp Phù Hợp
Áp dụng PP đúng theo bảng phân loại ở Giai đoạn 1. Thứ tự thi công: Vết nứt hoạt động (cần thời gian đóng rắn PU dài) → Vết nứt lớn thụ động (mở V + epoxy mortar) → Vết nứt nhỏ (epoxy filler/low-viscosity).
Chờ Vật Liệu Trám Đóng Rắn Đầy Đủ
Thời gian chờ bắt buộc trước khi thi công sơn epoxy:
| Vật liệu trám | Chờ trước khi mài | Chờ trước khi sơn epoxy |
|---|---|---|
| Epoxy crack filler 2K | 4–6 giờ (25°C) | 12–24 giờ sau khi mài |
| Epoxy mortar (rãnh V) | 6–8 giờ | 12–24 giờ sau khi mài |
| Epoxy low-viscosity | 4–6 giờ | 12–24 giờ sau khi mài |
| Polyurethane sealant 1K | 12–24 giờ (đóng rắn ẩm) | 24–48 giờ sau đóng rắn |
| PU injection 2K | 6–12 giờ | 24 giờ sau khi trám lỗ injection |
Kiểm Tra & Thi Công Sơn Epoxy
Mài phẳng tất cả vị trí đã trám flush với mặt sàn. Kiểm tra không còn điểm nhô cao hoặc trũng. Đo độ ẩm: < 6%. Kiểm tra pull-off: ≥ 1,5 MPa. Thi công sơn epoxy theo đúng quy trình chuẩn.
Báo Giá Xử Lý Vết Nứt Bê Tông 2026
| Hạng mục | Đơn vị | Đơn giá (VNĐ) | Ghi chú |
|---|---|---|---|
| Khảo sát & lập bản đồ vết nứt | m² sàn | 5.000 – 15.000/m² | Tùy mức độ phức tạp |
| Mở rộng rãnh chữ V + trám epoxy mortar | m dài vết nứt | 80.000 – 150.000/m | Nứt 2–10mm |
| Trám epoxy crack filler | m dài vết nứt | 40.000 – 80.000/m | Nứt < 2mm |
| Epoxy low-viscosity gravity feed | m dài vết nứt | 60.000 – 120.000/m | Nứt nhỏ sâu |
| Polyurethane injection | m dài vết nứt | 200.000 – 400.000/m | Nứt hoạt động, cần thiết bị |
| Trám toàn bộ (vết nứt phổ biến) | m² sàn | 30.000 – 80.000/m² | Tùy mật độ nứt |
Giá tham khảo tháng 5/2026, chưa bao gồm VAT và chi phí mài sàn. Đơn giá thực tế phụ thuộc vào mật độ nứt, phương pháp xử lý và điều kiện thi công.
Xem Thêm
FAQ – Câu Hỏi Thường Gặp
Không khuyến nghị cho bất kỳ vết nứt nào rộng hơn 0,2mm. Epoxy đủ dày có thể che vết nứt tạm thời nhưng bê tông tiếp tục co giãn sẽ phá vỡ màng sơn từ bên dưới. Với vết nứt tóc < 0,2mm đã ổn định hoàn toàn: Có thể phủ trực tiếp bằng lớp primer + thêm lớp sơn, nhưng vẫn nên trám để đảm bảo tuổi thọ lâu dài.
Phương pháp đơn giản nhất: Dán thạch cao hoặc xi măng cứng bắc qua vết nứt, đánh dấu ngày. Kiểm tra sau 2–4 tuần: Nếu thạch cao bị nứt = hoạt động → dùng PU đàn hồi. Nếu còn nguyên = thụ động → dùng epoxy cứng. Phương pháp chính xác hơn: Dùng crack monitor (thiết bị đo chuyên dụng) để đo chuyển vị theo thời gian.
(1) Đầu tiên xác định hoạt động hay thụ động bằng test thạch cao. (2) Nếu thụ động: Cắt mở rộng thành rãnh V rộng 20mm sâu 20mm → trám epoxy mortar 2K → mài phẳng. (3) Nếu hoạt động: Cắt mở rộng thành rãnh U rộng 15mm → đặt backer rod (thanh xốp lót đáy) → trám PU sealant đàn hồi → để lõm nhẹ 2–3mm (không san phẳng vì PU cần không gian co giãn khi bê tông chuyển động).
Bê tông cần 28 ngày để đạt cường độ thiết kế. Với sơn epoxy: tối thiểu 28 ngày, tốt hơn là 60–90 ngày. Lý do: Bê tông mới còn co rút (shrinkage cracking) — thi công epoxy quá sớm sẽ gặp vết nứt mới xuất hiện sau khi sơn. Nếu bắt buộc thi công sớm (28–60 ngày): Dùng epoxy primer moisture-tolerant (chịu nền ẩm) và chấp nhận khả năng phải xử lý bổ sung sau 3–6 tháng.
Không khuyến nghị. Xi măng co ngót sau khi đóng rắn (co ngót 0,02–0,05%) → tạo khe hở giữa xi măng trám và bê tông → sơn epoxy phủ lên bị bong tại điểm trám sau 2–4 tháng. Nếu bắt buộc dùng xi măng do ngân sách hạn hẹp: Dùng xi măng có phụ gia polymer (không co ngót) và chấp nhận tuổi thọ thấp hơn epoxy filler đáng kể.
Cần mời kỹ sư kết cấu khi: (1) Hai bên vết nứt có chênh lệch cao độ. (2) Vết nứt tiếp tục mở rộng từng tuần. (3) Nhiều vết nứt song song cùng hướng. (4) Sàn bị võng, trũng rõ ràng. (5) Vết nứt xuất hiện chỉ vài tháng sau khi đổ bê tông mới. Trong các trường hợp này, trám bề mặt không giải quyết được vấn đề gốc rễ — chỉ che tạm thời.
Kết Luận
Xử lý vết nứt bê tông đúng kỹ thuật trước khi sơn epoxy là bước đầu tư nhỏ có giá trị lớn — bảo vệ toàn bộ chi phí sơn epoxy sau đó. Ba nguyên tắc không thể bỏ qua:
- Phân loại đúng — hoạt động hay thụ động quyết định loại vật liệu, không thể thay thế nhau
- Mở rộng chữ V đúng kỹ thuật với vết nứt > 0,5mm — không trám trực tiếp lên vết nứt hẹp
- Chờ đủ thời gian đóng rắn vật liệu trám trước khi thi công sơn epoxy phủ lên
🔧 Sàn Bê Tông Bị Nứt, Cần Xử Lý Trước Khi Sơn Epoxy?
Liên hệ ngay để được khảo sát thực tế, tư vấn phương án xử lý vết nứt phù hợp và báo giá chính xác trong 24h!
